二極管怎么測量好壞?如何測量二極管的好壞
二極管是電子電路中最常用的元器件之一，學會如何測量二極管的質量是電子電路知識學習的重要技能。
我們就來了解一下如何測量二極管。
一、二極管的測量方法及依據
二極管的測量工具主要是萬用表，測量方法有在路測量（二極管在電路板上）和不在路測量（二極管不在電路上）兩種。
二極管測量的基本原理是：根據二極管的基本結構（主要是PN結結構），進行PN結的正向電阻和反向電阻的測量，依據正向和反向電阻的大小進行基本的判斷。
要想學會二極管的測量，第一是要了解二極管的結構和工作原理，第二就是要了解二極管的主要故障特征。
二、普通二極管的故障特征
普通二極管的故障特征主要由以下幾種：
1、開路故障
該故障是指二極管的正、負極之間已經斷開，二極管的正向和反向電阻都變為無窮大。二極管開路后，電路處于開路狀態。
2、擊穿故障
擊穿故障指二極管正、負極之間已成通路，正、反向電阻一樣大，或者正、反向電阻接近。（但不是無窮大）
二極管發生擊穿故障后，正、負極之間的電阻并不一定為零，二極管被擊穿后，在不同的電路中有不同的表現方式。
3、正向電阻變大故障
二極管的正向電阻太大，信號在二極管上的壓降就會變大，會造成二極管輸出信號電壓變低，同時二極管會因發熱大而損壞。正向電阻變大后，二極管的單向導電性變差。
4、反向電阻變小故障
二極管的反向電阻變小，會破壞二極管的單向導電性。
5、性能變劣故障
這種情況下，二極管并沒有出現開路或者擊穿等明顯故障現象，但是二極管性能變劣后，不能夠很好地起到相應的作用，造成電路工作穩定性變差，或者造成電路的輸出信號電壓下降。
三、不在路檢測二極管的方法
下面使用指針式萬用表進行實例說明。
（說明，下面的測量都是以硅二極管為例，如果測量對象是鍺二極管，則二極管的反向電阻和正向電阻的阻值都有所下降）
1、測量正向電阻

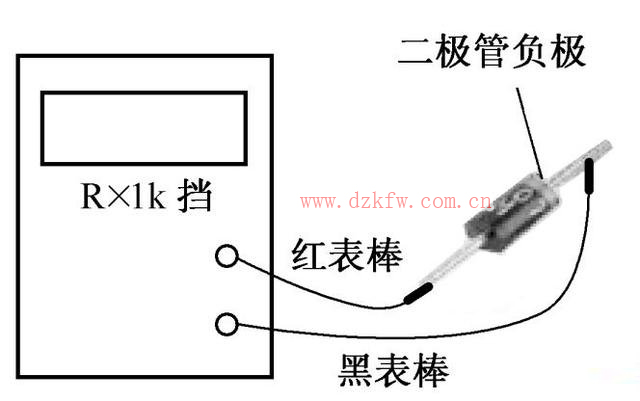

下圖是用指針式萬用表測量二極管的正向電阻的接線示意圖。

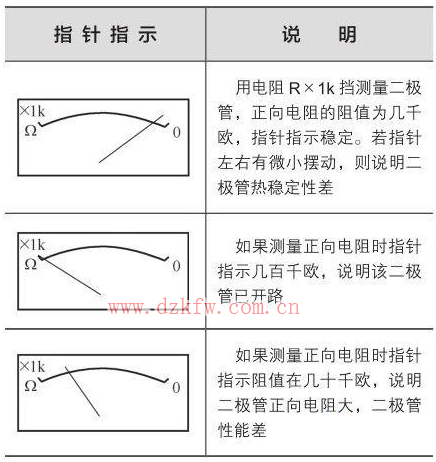

指針式萬用表測量正向電阻時指針指示結果說明見下圖。

指針式萬用表測量正向電阻時情況說明見下圖。

2、測量反向電阻

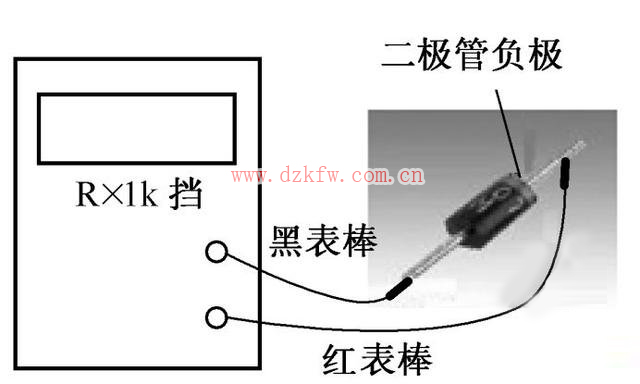

下圖是用指針式萬用表測量二極管的反向電阻的接線示意圖。

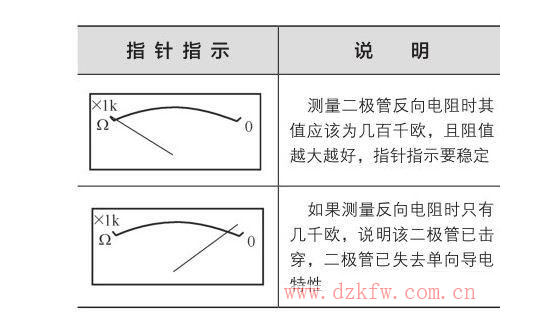

指針式萬用表測量反向電阻時指針指示結果說明見下圖。

指針式萬用表測量反向電阻時情況說明見下圖。

二極管在路測量分為斷電和加電兩種情況，下面我們來分別看一下。
四、斷電在路測量二極管的方法

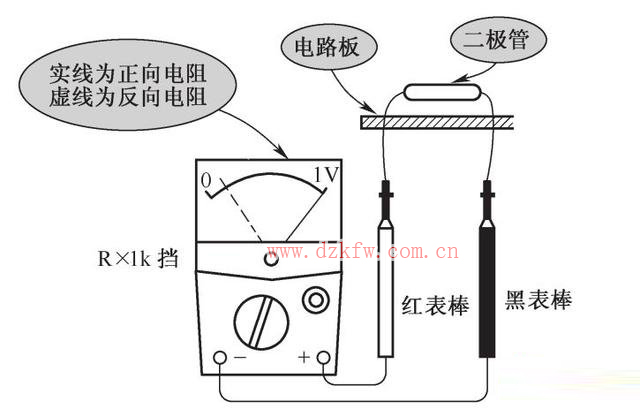

下圖是斷電在路測量二極管的接線示意圖。
斷電在路測量二極管的具體方法和測量阻值的判斷方法與單獨檢測二極管時基本相似，但是需要注意以下幾點：
1、外電路對測量結果的影響與在路測量電阻、電容一樣，測量正向電阻受外電路的影響低于測量反向電阻受外電路的影響；
2、如果對測量結果有疑問，應該將二極管從電路取下，然后單獨測量。

五、加電在路測量二極管的方法
在電路板加電的情況下，主要測量二極管的管壓降。二極管有一個非常重要的特征：當它導通后，管壓降基本不變。如果導通后管壓降正常，說明二極管正常。

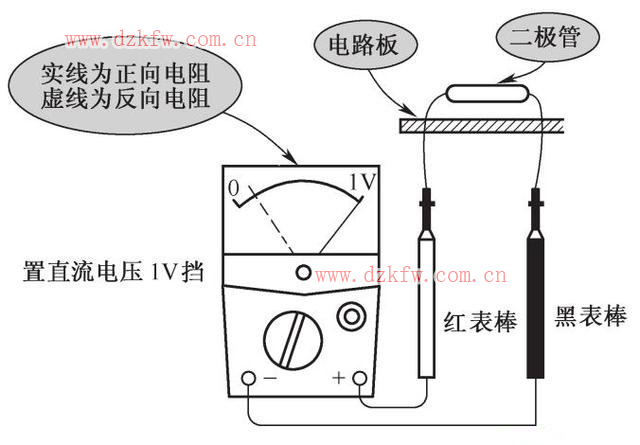

測量方法是：電路加電，萬用表置于直流電壓1V檔，下圖是測量直流電路中二極管導通后管壓降接線示意圖。紅表筆接二極管正極，黑表筆接二極管負極，指針所指示的電壓值就是二極管的正向壓降。

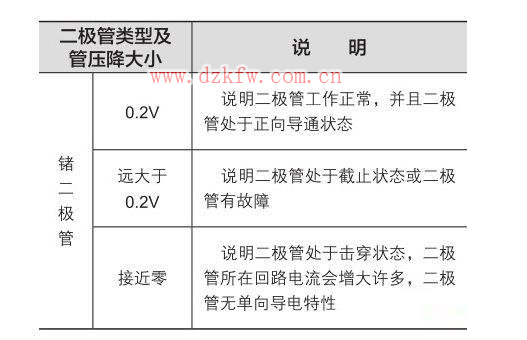

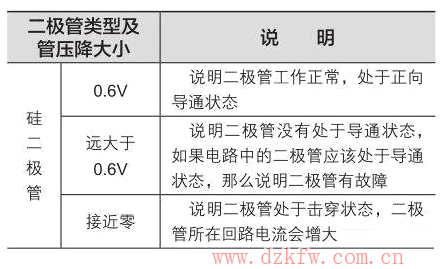

二極管正向壓降測量結果分析說明如下圖。


測量二極管過程中需要注意以下幾點：
1、交流電路中的二極管，由于反向狀態下二極管處于截止狀態，兩端反向電壓較大，萬用表直流檔測量的是二極管兩端的平均電壓，此時為負電壓。
2、同一個二極管用同一個萬用表的不同量程測量時的正、反向電阻大小不同。同一個二極管用不同型號的萬用表測量的正、反向電阻也不同。
3、測量二極管的正向電阻時，如果指針不能迅速停止在某一個電阻值上，而是在不斷擺動，說明二極管的熱穩定性不好。

測量二極管的好壞可以直接用萬用表的二極管檔，一般數字萬用表都有這個檔位，達到這個檔位短接一下紅黑表筆萬用表蜂鳴器會響，通過這檔位也可以驗證一下線路有沒有發生斷路，不過在用這個檔位測量二極管時并不會響，會在萬用表的顯示屏上顯示出二極管的壓降。

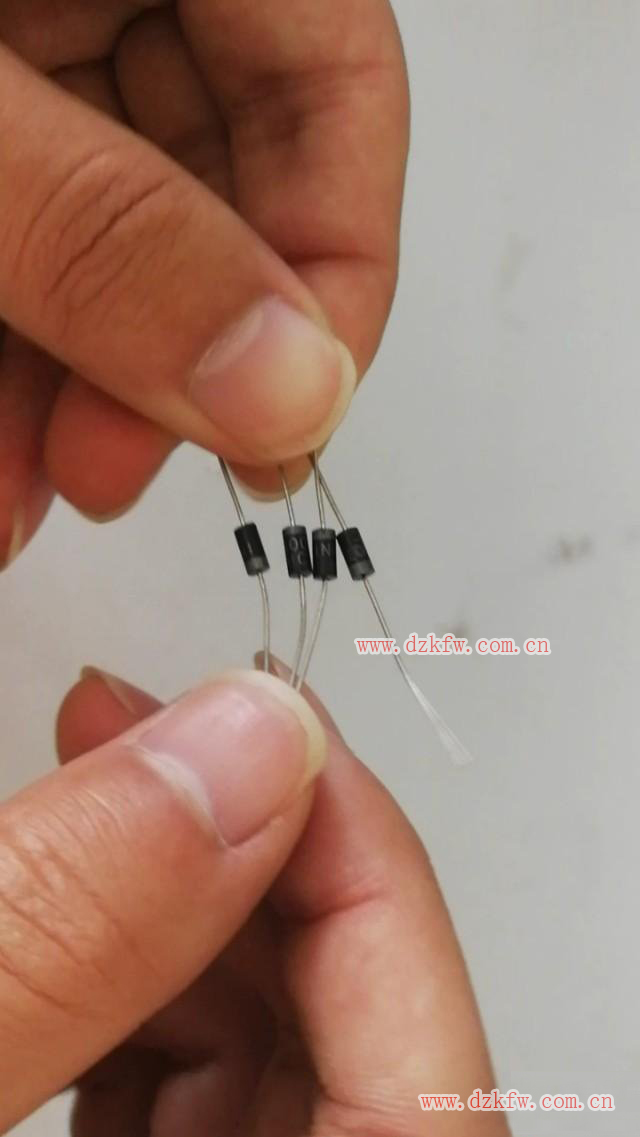

由于二極管有正負極之分，有陰影的那頭是負極，在二極管上能夠很容易看到這個陰影部分，在測量的時候也需要留意一下正負極不要接反，紅表筆接在二極管的正極黑表筆接在二極管的負極。

如果二極管是正常的，就能夠在顯示屏上顯示出二極管的壓降，一般硅管是0.7v左右，鍺管在0.3v左右，若出現這種情況就說明這個二極管是正常的，如果顯示不出來結果，則二極管已損壞。
