1    割管器

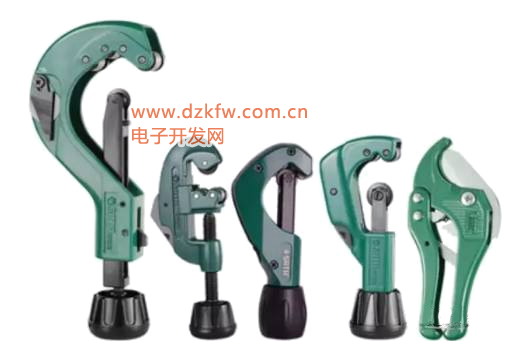

割管器是專門用于切斷銅管、鋁管等金屬管的工具

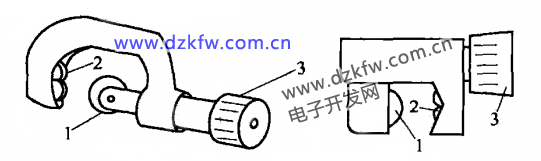

割管器的割管直徑一般為3~35mm其結構如圖所示，由割刀1、支撐滾輪2和調整旋鈕3組成，通過旋動調整旋鈕，可以調整割刀和支撐滾輪間的距離，以適應不同管徑的管子。

  割管器的使用方法

●將管子放置在滾輪與割刀之間，管子的側壁要貼緊兩個滾輪的中間位置，調整旋鈕使割刀的刀口與管子垂直夾緊，然后旋動調整旋鈕，使割刀的刀刃切入管壁；

●隨即均勻地將割管器環繞管子旋轉，環繞一圈后再旋動調整旋鈕，使割刀進一步切入管壁，每次進刀量不宜過多，只需擰進調整旋鈕的1/4圈即可，

●然后繼續轉動割管器，此后邊緊邊轉，直至將管子切斷。

●切斷后的管口要整齊光滑，無毛刺和縮口現象。有些割管器帶有去毛刺的修整刀，以便在銅管割斷后對管口進行修整。修整時注意不要讓金屬屑掉進管內。

●毛細管的切斷要用專門的毛細管鉗，或用銳利的剪刀夾住毛細管來回轉動劃出痕跡，然后用手輕輕地折斷。

2    倒角器

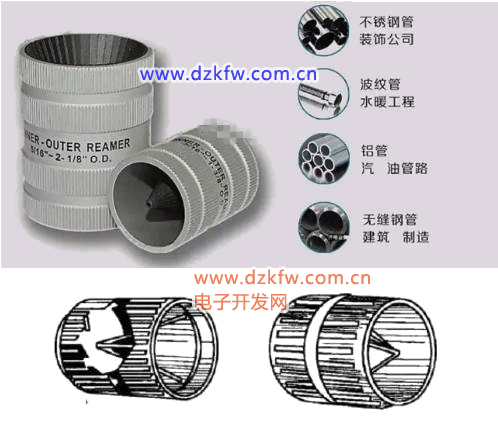

倒角器是將三把均勻分布且成一定角度的刮刀裝在一段塑料管子里。這三把刮刀在一端互成鈍角，在另一端互成銳角，如圖所示

由割管器割斷的管口，往往存在管口端部收縮、有毛刺等缺陷，一般雖然用銼刀可以修正，但效率低，銼刀造成的金屬屑不易去除

把倒角器一端的刮刀尖伸進管日的端部，左右旋轉數次，再把另一端刮刀尖伸進管口的端部，同樣左右旋轉數次，就能把毛刺去掉，修整好收縮的地方。

  使用倒角器時應注意:

●①管口盡量朝下，以避免金屬屑進人管道

●②如有金屬屑進入管道內，需將其清除干凈

●③不要用硬物敲擊倒角器

●④使用后除去倒角器上的金屬屑，并在刀刃處加上防銹油

3    擴脹管器

擴脹管器是用來制作銅管的喇叭口和杯形口(又稱圓柱形口)的專用工具

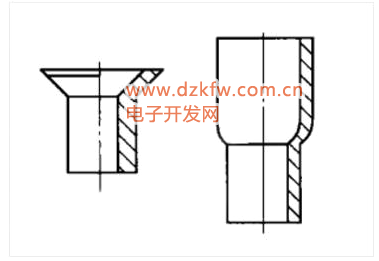

喇叭口的管口形狀用于螺紋接頭或不適于對插接口時的連接，目的是保證對接口部位的密封性和強度;杯形口是用于兩根相同管徑銅管連接時，一根管子插入另一根管子的管徑內使用。喇叭口與杯形口的形狀如圖。

喇叭口與杯形口

  ■擴管器

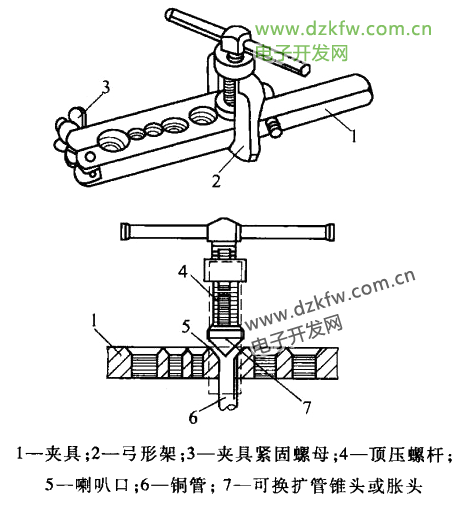

下圖所示為既能擴喇叭口，又能擴杯形口的擴管器；主要由夾具、弓形架和擴脹頭組成。

夾具分成對稱的兩半，一端使用銷子連接，另一端使用緊固螺母和螺栓緊固。兩半對合后形成的圓孔按不同的管徑制成螺紋狀，目的是便于更緊地夾緊銅管。孔的上口制成60。的倒角，以利于擴出適宜的喇叭口。

  擴管器的使用方法:

●擴管時首先將銅管擴口端退火并用銼刀銼修平整，然后把銅管放置在相應管徑的夾具中，擰緊夾具上的緊固螺母，將銅管牢牢夾住。

●擴喇叭口時管口必須高于夾具的表面，其高度略大于夾孔倒角的斜邊長度，然后將錐頭旋緊在弓形架的頂壓螺桿上，把弓形架固定在夾具上，使錐頭與銅管的中心在同一直線上；

然后順時針轉動頂壓螺桿上的手柄，使錐頭頂住管口，均勻緩慢地旋緊螺桿，把錐頭向下旋轉3/4圈，再倒轉1/4圈。

●如此反復進行，逐步把管口擴成喇叭口。

旋緊螺桿時應注意不要過分用力，以免脹裂銅管側壁。擴喇叭口時.可在錐頭上抹少許冷凍油，便于擴口潤滑。

●最后擴成的喇叭口要圓整、光滑、沒有裂紋。

  ■杯形口脹管器

杯形口專用脹管器：它由手動杠桿和脹頭兩部分組成

（左）手動杠桿 （右）脹頭

●脹杯形口時根據銅管管徑選定所需的脹頭，將其旋到杠桿上

●將杠桿松開，把擴口端已經過退火處理的銅管套至裝好的脹頭上

●收緊杠桿，脹頭自動張開，銅管形成杯形口

●杯形口脹好后，松開杠桿，取下銅管，觀察杯口是否符合要求

脹管器脹杯形口

4    彎管器

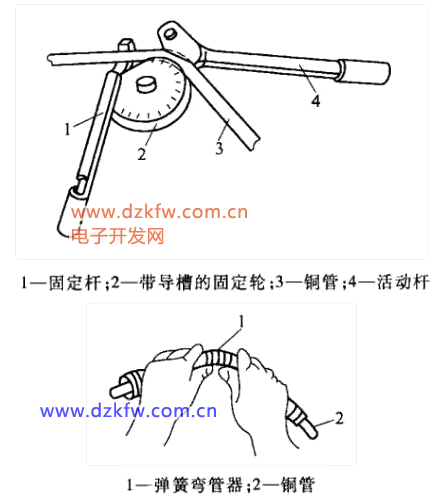

彎管器是用來彎制直徑小于20mm的銅管的專用工具，結構如圖，彎曲半徑應

不小于管徑的5倍

彎管器根據導輪及導槽的大小可對不同管徑銅管進行加工，彎管器與銅管相對應也有米制和英制之分，

其常見的規格有

●米制：6 mm ,8 mm,10mm ,12 mm,16 mm ,19 mm

●英制：1/4 in ,3/8 in、1/2 in ,5/8 in ,3/4 in

●彎管時把退過火的銅管放入固定輪導槽內，用固定桿撥住銅管，然后用活動桿的導槽套住銅管。

●兩手分別握住固定桿和活動桿手柄，使活動桿順時針方向平穩轉動，銅管便在導槽內被彎曲成需要的形狀，彎曲的角度應與固定輪顯示刻度相對應。

●彎管時要注意用力均勻。避免出現凹癟和裂紋。為保證彎管質量，也可將銅管內充滿細沙，銅管兩頭夾死。

●對于管子直徑小于8mm的銅管。也可用彈簧彎管器進行彎曲。使用彈簧彎管器可把銅管彎成任何形狀。

彎管時，用大拇指按住銅管部分，彎曲半徑盡可能大，避免因半徑過小而壓扁變形，甚至破裂而報廢。

5    封口鉗

封口鉗主要用于電冰箱、空調器封閉修理管口時使用。

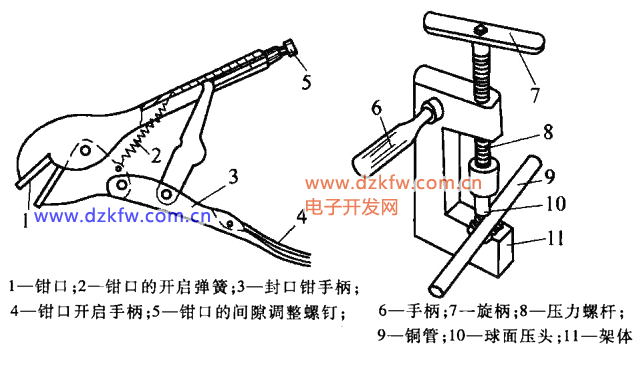

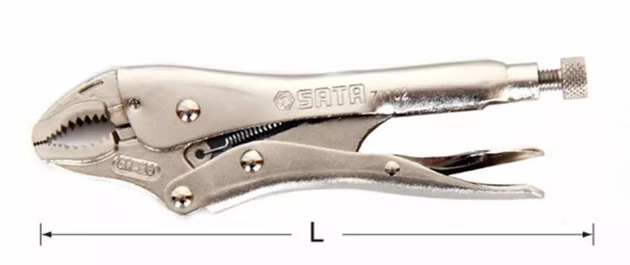

外形結構如圖所示，其中左圖所示的是封夾幣φ4mm左右的銅管的封口鉗，直徑較大或壓力較高時，多使用圖右所示的封口鉗。

●封口鉗在使用前要根據管壁的厚度調整鉗柄尾部的螺釘，使鉗口的間隙小于銅管壁厚的2倍，過大時封閉不嚴，過小時易將銅管夾斷。

●調整適宜后將銅管夾于鉗口的頭部，合掌用力緊握封口鉗的兩個手柄，鉗口便把銅管夾扁而銅管的內孔也隨即被側壁擠死，起到封閉的作用。

●銅管封口后，撥開鉗口的開啟手柄，鉗口在開啟彈簧的作用下，自動打開。

●在有壓力的管道，例如冰箱、空調等制冷系統充灌制冷劑后，進行封口時在管道上鉗上兩次。先在距離割斷位置20~30 mm處鉗上一道，松開鉗子，再在距離割斷位置50~60mm處鉗上，這時封口鉗不要松開，把管道割斷，鉗扁，試漏后焊死，最后才松開，取下封口鉗。如有泄漏是絕不能進行焊接的

6    接頭修整器

接頭修整器是一把特殊的刮刀，一般用于鋼管接頭的修復，其結構如圖所示

對管接頭進行修復時，將修整器套人管接頭螺母內，壓在螺母接頭的斜面上，然后轉動修整器，直到磨損的斜面修整平為止。

當然，對磨損嚴重和修復有困難的管接頭，則應換用新件

接頭修整器

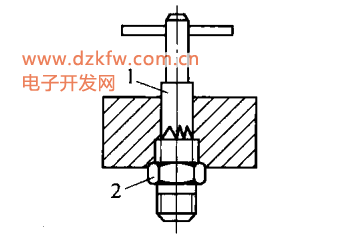

1-修熟器 2-管接頭

7    方榫扳手

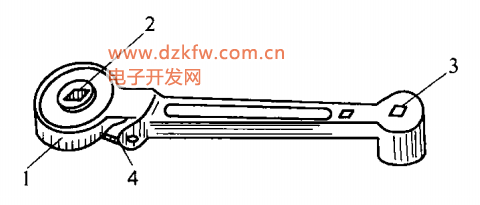

方榫扳手又稱棘輪扳手，是專門用于快速旋動制冷裝置各類閥門桿的工具，結構如圖。

方榫扳手的一端是活動的方榫孔，其外圓為棘輪，旁邊有一個撐牙由彈簧支撐，使扳孔只能單向旋動。

使用時，只需將方榫孔套入閥桿端部的方榫桿內，將方榫扳手一順一反地連續擺動，就能將閥桿旋動而開足閥門。

若要關閉閥門，需將扳手拔出，翻一面再套上閥桿作一順一反地?cái)[動。旋轉時，可聽到扳手有“格啦格啦”的聲響。扳手的另一端有一大一小的固定方榫孔，

可用來調節膨脹閥的閥桿。

1-棘輪; 2-活動方榫孔；3-固定方榫孔;4-撐牙

方榫扳手

8    力矩扳手

制冷與空調設備維修中常用的力矩扳手如圖所示

力矩扳手在使用時應注意:

●①手應握在握把的中央位置

●②在使用力矩扳手緊固螺母時，力矩扳手要與螺母軸線保持垂直狀態

●③在緊固螺母時，應按力矩扳手上的箭頭方向轉動扳手，直至力矩扳手發出“咔嗒”聲為止

力矩扳手

9    抽真空、定量充灌制冷劑設備

■真空泵

真空泵的外形如圖，主要用于制冷系統安裝與維修時抽真空

  (1)制冷系統抽取真空的目的

●①將系統內部殘存的氣體抽出，排出內部的水分和不凝性氣體，保持干燥

●②對制冷系統進行檢漏，若在抽真空時系統一直達不到所要求的真空度，即系

統內絕對壓力不低于133 Pa，表明系統有泄漏，應進行檢漏

●③在充灌制冷劑之前必須對整個系統抽真空

  (2)真空泵使用注意事項

●放置真空泵的環境要干燥、通風、清潔

●真空泵與系統連接的耐壓管要短

●啟動真空泵前要仔細檢查各連接處是否緊密及焊口處是否完好，泵的排氣口膠塞是否打開

●停止抽真空時要首先關閉直通閥的開關，使制冷系統與真空泵分離

●不使用真空泵時要用膠塞封閉進口、排氣口，以避免灰塵和污物進入泵內影響●真空泵的正常工作。要保持真空泵整潔，隨時觀察真空泵油窗上的油位高低標志，過低時應及時注人真空泵油

■定量充灌器

又稱計量加液器

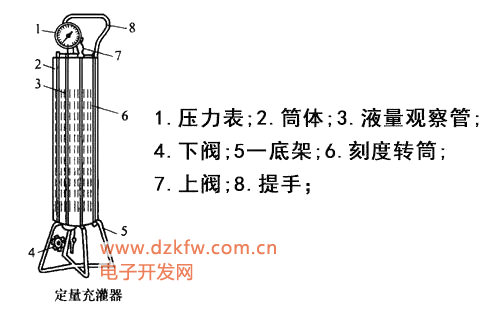

它是制冷系統充灌制冷劑并能準確控制加液量的專用器具，其外形結構如圖

在充灌制冷劑時，先按照壓力表值和制冷劑的種類將對應的刻度線調節到液量觀察管的位置，然后通過三通換向閥和加液管向制冷系統充灌制冷劑。

■抽真空充灌器

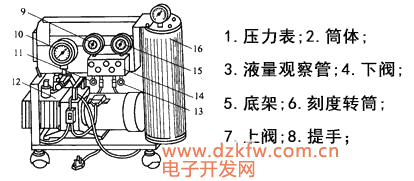

抽真空充灌器是一種檢漏、抽真空和充灌制冷劑的專用組合設備，主要由真空泵、定量充灌器、高壓壓力表、低壓壓力表、真空表和組合閥等組成，其外形結構如圖。

它只要通過連接管就能完成包括檢漏、抽真空和充灌制冷劑的工作。

10    復式修理閥

復式修理閥是檢測制冷系統壓力、抽真空、充灌制冷劑的專用工具，分單表修理閥和雙表修理閥兩種。

■單表修理閥是在直通閥上加裝一只壓力真空表而成的，如圖所示

閥體上共有三個接口，一個接壓力真空表，接口4與制冷系統相連接，接口3與真空泵或制冷劑鋼瓶相連接。

單表修理閥

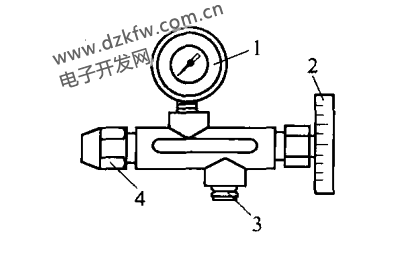

1.壓力真空表；2.閥開關;

3.4.接曰

閥門關閉時，接口4與壓力真空表仍是相通的，即壓力真空表仍指示系統內的壓力。

這種修理閥結構簡單，攜帶方便，但連接真空泵與制冷劑鋼瓶的接口在使用時需分別操作，即先接真空泵，抽真空操作結束后，則旋下抽真空軟管，再接制冷劑鋼瓶軟管，進行充灌制冷劑，操作比較麻煩。

■雙表修理閥又稱專用組合閥，其結構如圖所示

雙表修理閥

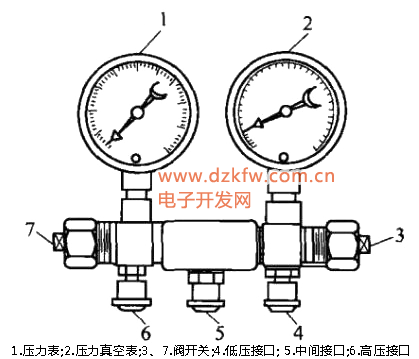

1.壓力表;2.壓力真空表;3、7.閥開關;4.低壓接口;

              5.中間接口;6.高壓接口

  閥體上裝有兩只表

●壓力表：用來監測制冷系統內的壓力

●壓力真空表：用來監測抽真空時的真空度，也可用來監測制冷系統內的壓力。

閥體上還設有兩個閥門開關和三個接口，若中間接口5接制冷系統，低壓接口4接真空泵，高壓接口接制冷劑鋼瓶，打開閥門3和7(制冷劑鋼瓶上的閥門關閉)可進行抽真空;

關閉閥門3，打開制冷劑鋼瓶的閥門可進行充灌制冷劑。這就使抽真空、充灌制冷劑連續進，使用起來較方便。

11    頂針式開關閥

頂針式開關閥是一種用于制冷系統抽真空、充灌及回收制冷劑的專用閥門，其結構如圖。

頂針式開關閥

1.制冷劑管道；2.下瓣；3.螺釘；

4.上瓣；5.閥帽；6.頂針；7.專用檢修閥；

●回收制冷劑時，卸下連接上下瓣的緊固螺釘，將上下瓣扣合在將要接閥的管道上，然后擰緊緊固螺釘。

●打開頂針開關的閥帽，裝上專用檢修閥，使專用檢修閥的閥桿刀口插在開關閥上部的槽口內，然后將專用檢修閥的閥身擰緊。

●順時針旋轉專用檢修閥閥柄，開關閥的閥尖(頂針)隨即也被旋進管道內，使管道的管壁頂壓出一個錐形圓孔;

●逆時針旋轉專用檢修閥閥柄.開關閥的閥尖退出管壁圓孔，制冷劑隨即噴出，沿著專用檢修閥的接口流人制冷劑容器中。

在現場維修時使用這種閥門十分方便，省掉了焊接操作

需要注意的是:操作完畢后逆時針旋轉一專用檢修閥閥柄，使開關閥的閥尖關閉所開之圓孔，然后卸下專用檢修閥，擰緊開關閥閥帽，整個頂針式開關閥便永久保留在系統的管道上。

12    快速接頭

快速接頭是一種用于檢漏、充灌制冷劑等操作的快速連接工具，其結構如圖。快速接頭分凸頭和凹頭兩部分，并各有自封針閥。

快速接頭

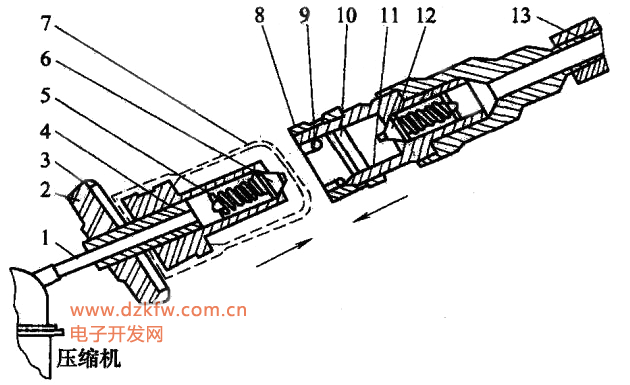

1.壓縮機工藝管；2.手輪；3.墊套；4.膠套;5.凸頭；6、12.自封針閥;

7.護套；8.滑套;9.鎖固球;10.密封圈;11.滑套彈簧;13.連接軟管

在使用中，當凸頭插人凹頭時，兩閥針對頂開啟，使管路接通;當凸凹兩部分脫離時，兩閥針靠各自的彈簧作用自動封閉管路。

使用時，推動滑套向凸頭方向，使鎖固球?qū)⑼拱純刹糠宙i緊。脫離時，將滑套向凹頭方向推動，使鎖固球脫離槽，凸凹頭兩部分脫離。

13    翅片梳

風冷式的換熱器如窗式空調、分體式空調的冷凝器和蒸發器，它們的翅片是用鋁質薄片脹接套在銅管上的。

由于運輸、維修等原因，在受到較小的外力作用時，翅片就會發生變形。要保持翅片的平直，才能讓空氣正常流通。變形的翅片使換熱效率大大降低。

翅片梳是整理變形翅片的專用工具，由緊固螺母、梳葉和手柄三部分組成，如圖所示。

梳葉用塑料制成，形狀類似一個扁平的六角螺母，每一邊開有距離相等的溝槽，各邊的槽距各不相同。

這就是說，一把翅片梳可以梳理6種不同距離的翅片。使用時，先選好與要梳理的翅片間距相同的溝槽邊，從沒有變形處把梳子小心插人，順槽移到變形處，輕輕把梳子從里往外拉出，讓變形的翅片復原。

使用翅片梳時應注意:如大面積發生變形，應用銅片、竹片作初步整理;每次梳理變形的翅片數不能多于3片。

14    清洗噴壺

使用清洗噴壺，可以清洗風冷式換熱器的污垢。

如空調機的冷凝器，由于各種原因，其翅片上布滿了油污和塵埃，形成熱阻，阻礙冷凝器的熱量排放，用清水洗、空氣吹、機械刮都不能有效地去除油污和灰塵。

使用清洗噴壺，將清洗液均勻地噴射到翅片的油污部位，等候3-5min，讓清洗液充分和油污產生化學反應，直到油污表面發泡、發熱，出現白霧等現象時，及時用清水沖洗，就能把油污清除。·

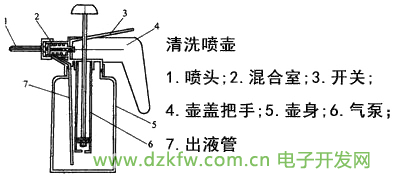

清洗噴壺由氣泵、壺蓋把手、開關、噴頭、混合室、出液管、壺身等部件組成，如圖所示。

使用時，先往壺內注入清洗液，旋上上蓋，用手上下推壓氣泵，塑料壺身內就形成一定的壓力，輕輕按下開關，氣流就從噴頭處高速噴出。高速流動的氣體會形成真空，將清洗液從壺身中吸到混合室里與氣體形成霧狀混合物從噴頭噴出。

使用清洗噴壺時應注意:

●①推壓氣泵次數不要太多，以6~8次為宜，以免壺內壓力過高，以至損壞氣泵

●②操作時要戴好眼鏡，穿好雨鞋、工作服，戴上口罩、塑料手套等。若不慎沾上清洗液要及時用清水清洗

●③工作時應處于上風位置

●④清洗噴壺用后需用清水沖洗干凈

●⑤被清洗表面噴上清洗液的時間不宜過長，否則會腐蝕金屬表面，影響使用壽命

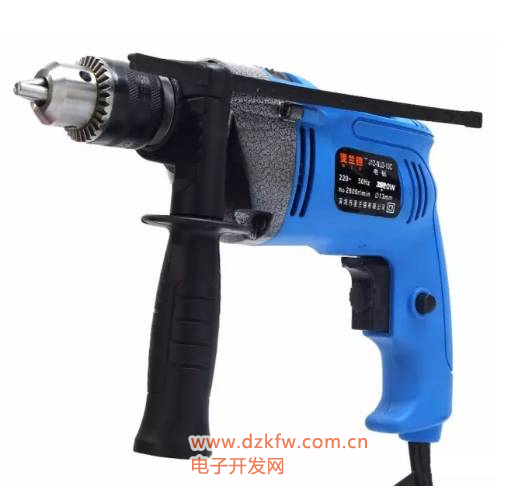

15    沖擊鉆

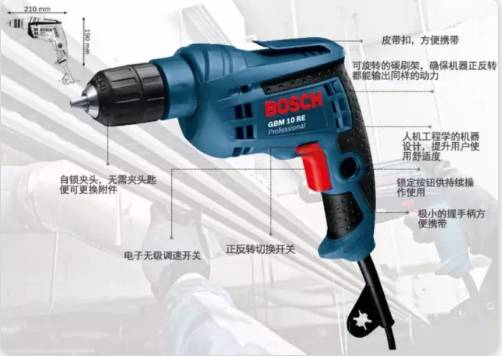

沖擊鉆是用來沖打磚墻、混凝土等建筑物的墻孔，供膨脹螺栓或空調器的管道、導線、排水管穿墻孔使用。

▲

旋轉用電鉆

適用材料：木材、石板、鐵板、灰漿和氣泡混凝土等

旋轉轉速400~600r/min最為合適

▲

振動用電鉆

磚、瓦、石板、灰漿和氣泡混凝土等

旋轉轉速400~500 r/min ,振動數10 000~14 000次/min左右的最為合適

▲

錘擊用電鉆

鋼筋混凝土等

旋轉轉速300~400r/min,振動次數2500~3500次/min左右的最為合適
