會員注冊1、節流機構的作用及分類
1、作用
節流機構的作用是將冷凝器中冷凝壓力下的飽和液體或過冷液體節流后降至蒸發壓力和蒸發溫度，同時根據負荷的變化，調節進入蒸發器制冷劑的流量。
2、分類
常用的節流機構主要有以下幾種：手動節流閥、熱力膨脹閥、電子膨脹閥、浮球節流閥、節流孔板、毛細管等。
2、熱力膨脹閥
熱力膨脹閥是應用最廣的一種節流機構，熱力膨脹閥是利用蒸發器出口制冷劑蒸氣的過熱度的變化來調節閥孔的開度大小，故適用于沒有自由液面的蒸發器（如干式蒸發器、蛇管式蒸發器、蛇管式中間冷卻器等）。
1、內平衡式熱力膨脹閥

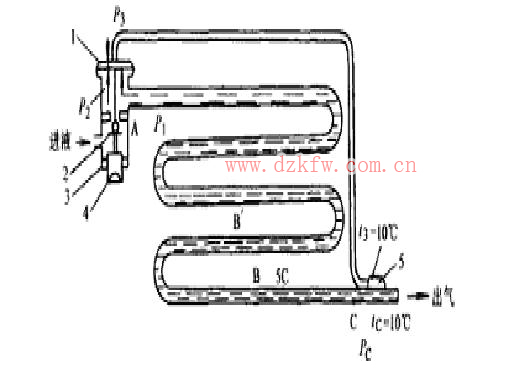

圖1 內平衡式熱力膨脹閥的結構
2、外平衡式熱力膨脹閥
l）、結構如圖2所示
圖2 外平衡式熱力膨脹閥的結構
2）、熱力膨脹閥的安裝
熱力膨脹閥的安裝正確與否，對膨脹閥的工作特性有很大的影響，因此必須要按正確的方法安裝。其安裝方法如下：
1、膨脹閥的位置應盡量靠近蒸發器，同時要使調節和維修均比較方便。
2、膨脹閥閥體應垂直安裝。
3、膨脹閥箭頭方向應與制冷劑的流動方向一致。
4、溫包應直接捆扎在蒸發器的出口回氣管上，接觸部位要清潔、干凈，外加不吸潮的保溫材料絕熱。感溫包應裝在不積液的吸氣管上，當吸氣管直徑小于22 m m時，感溫包應裝在吸氣管上部；當直徑大于22 m m時，安裝在水平下側30℃。
3）、外平衡管應接至蒸發器出口處的水平管上方，以防被潤滑油堵塞，同時接管應在感溫包之后保持適當?shù)奈恢谩?
3、 熱電膨脹閥
它是利用熱敏電阻的作用來調節蒸發器供液量的節流裝置。
熱敏電阻與膨脹閥膜片上的加熱器串聯，電熱器的電熱流隨熱敏電阻值的大小而變化。當蒸發器的出口制冷劑蒸氣的過熱度增加時，熱敏電阻溫度升高，電阻值降低，電加熱器的電流增加，膜室內充注的液體被加熱而溫度增加，壓力升高，推動膜片和閥桿下移，使閥孔開啟或開大。當蒸發器的負荷減小，蒸發器出口蒸氣的過熱度減小或者變成濕蒸氣時，熱敏電阻被冷卻，閥孔就關小或關閉。這樣，熱電膨脹閥可以控制蒸發器的供液量，使其與熱負荷相適應。
4、毛細管
1）、毛細管的結構及原理? 毛細管是一根孔徑很小，長度較長且多盤圈 狀的紫銅管。一般為一根內徑為0.5-1mm，外徑為2-3mm，長度為2-4m的紫銅管，液態制冷劑通過它時會受到較大的阻力而產生壓力降(猶如電流流過導體，因電阻而產生電壓 一樣)，因而控制了制冷劑的流量和保持冷凝器與蒸發器的合理壓力差。
2）、毛細管的作用?? 毛細管是電冰箱上的節流降壓裝置，位于冰箱的后下部。它的作用主要有兩個是在壓縮機運行中，保持蒸發器與冷凝器之間有一的壓力差，從而使制冷劑在蒸發器中規定 的低壓力狀況下蒸發吸熱，使冷凝器中的氣態制冷劑在一的高壓下冷凝放熱；另一種功能是控制制冷劑的流量，使蒸發器保持合理的溫度，以實現電冰箱安全、經濟運行。
3）、毛細管的特點?? 毛細管節流具有結構簡單、無運動零件、不易發生故障、停機后高低工壓力逐漸平衡、易于啟動等特點。可選用啟動較小的驅動電機作制冷機的動力。但毛細管的自動調節范圍小，而且不能人工調節，只適用于熱負荷比較穩定的家用電冰箱等制冷系統中。
