1：在亞控公司網站下載2013年9月更新的驅動程序，版本為60.1.24.30，網址如下：

 http://www.:8080/driverdownload/Kingview_Generic_Version_Extendedview.asp?Number=414

2．改寫下載的驅動

 下載的驅動中有兩個文件夾“KS驅動”和“KV驅動”。使用其中的“KV驅動”。

3．安裝驅動程序

 單擊Windows的“開始”按鈕，執行菜單命令“\所有程序\組態王6.55\工具\安裝新驅動”，雙擊其中的驅動文件“S7_TCP.dll”，單擊“安裝驅動”按鈕，安裝成功后顯示“安裝完成！

1、由于組態王沒有與smart連接的驅動，連接前需手動修改驅動：

在組態王的安裝目錄中尋找

C:\Program Files\kingview\DRIVER 打開“kvS7200.ini”文件進行編輯如果有多臺PLC需要連接，就把PLC地址羅列如下：

 [192.168.2.1:0]

[192.168.2.2:0]

[192.168.2.3:0]

[192.168.2.4:0]

/SMART

LocalTSAP=0200

RemoteTSAP=0200

TpduTSAP=000A

SourceTSAP=0009

2、 準備好一根普通網線，將電腦和PLC連接起來，打開組態王軟件新建一個工程命名為”S7-200 SMART”

注意：必須手動修改網卡設置，采用固定IP保證和SMART在一個網段192.168.2.XX（修改方法百度）

3、新建設備連接點 ：點擊 彈出

下一步

瀏覽選擇保存路徑，下一步

命名S7-200 SMART，完成。

3.新建連接設備。

點擊

雙擊右側

彈出

下一步

命名SMART，下一步。

隨便選擇一個COM口，下一步。

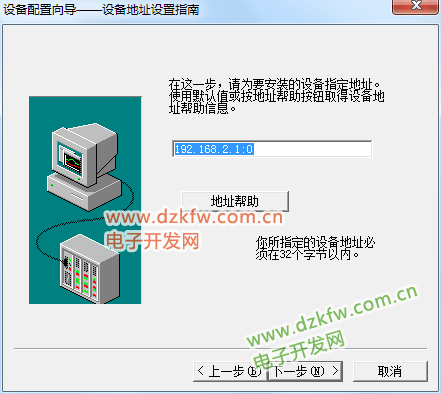

填寫PLC的IP地址。SMART默認為192.168.2.1 下一步

下一步

完成。

4.新建數據庫變量。單擊

雙擊右側新建

彈出

按上述方法新建三個變量，M0.0 ,M0.1 ,Q0.0

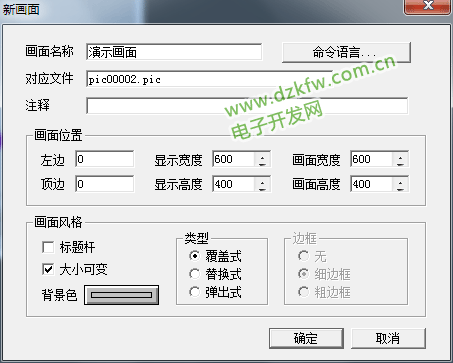

5、新建畫面：點擊指令樹，文件，畫面，雙擊右側新建彈出

命名，修改畫面參數，確定。建立下圖畫面

切換到運行模式操作一下。組態王就可以和SMART通訊上控制SMART動作。
