①組態王的通訊機制

　　組態王把每一臺與之通訊的設備看作是外部設備，為實現和外部設備的通訊，組態王內置有大量的設備驅動作為外部設備的通訊接口。在開發過程中，只需根據工程瀏覽器提供的“設備配置向?qū)А保�一步步完成連接過程，即可實現組態王和相應外部設備驅動的連接。在運行期間，組態王可以通過驅動接口和外部設備交換數據，包括采集數據和發送數據或指令。組態王的驅動程序采用ActiveX技術，每一驅動都是一個COM對象，這種方式使驅動和組態王構成一個完整的系統，從而保證運行系統的高效率，如圖1所示。因此，組態王可以與一些常用I/O設備直接進行通訊，如可編程控制器（PLC）、智能模塊、板卡、智能儀表等。組態王與I/O設備之間的數據交換采用五種方式：串行通訊方式、DDE方式、板卡方式、網絡節點方式、人機接口卡方式。

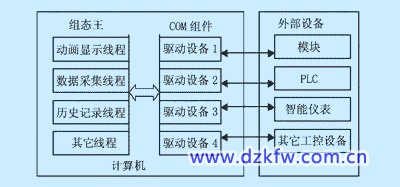

圖1 組態王與外部設備通訊示意圖

②組態王與S7-200的PPI通信方式

　　PPI（Point-to-Point）是西門子專為S7-200系列開發的一個通訊協議，為主/從協議，PC機為主站，S7-200為從站。該方式下有兩種硬件連接方法，一種是使用PPI電纜將PC機串口和S7-200的通訊口相連，采用串行通訊方式。另一種是PC機通過CP5611通訊卡與S7-200相連。在第一種方式下，使用PLC編程軟件STEP 7-Micro/WIN32安裝通訊硬件在“SET PG/PC Interface”對話框中配置PC/PPI cable，選擇Interface Parameter Assignment為PPI，并設置PPI參數默認值，雙擊通訊框中得刷新圖標后建立與S7-200的通信連接。在第二種方式下，將CP5611卡安裝在PC機的插槽中，用連接帶纜將CP5611卡與S7-200的PORT口相連，安裝STEP 7-Micro/WIN32和STEP 7 V5.0 +ServicePack5（或STEP 7 V5.1+ServicePack 2），運行PG/PC-interface parameterisation，將用戶界面配置為CP5611 （PPI）方式。這兩種方式的上位機組態王的設置基本相同，首先使用“設備配置向?qū)А?定義外部設備，分別選擇西門子S7-200系列PPI通信和西門子S7-200系列通訊卡通信，并設定如下通信參數：波特率9600bps，數據位8位，停止位1位，偶校驗。在設定PLC地址時，兩種方式有所不同，前者將PLC地址設為默認地址2。后者采用“PLC地址.2”地址格式，小數點前的數字為有效地址PLC的地址（即站號），小數點后為數字2，所設定的地址范圍為2.2～126.2，其中PLC的地址可通過編程軟件STEP 7-Micro/WIN設置來實現。

　　在組態王的“數據字典”中定義相關變量，選擇變量類型為I/O型，并選擇連接設備，指定所訪問的寄存器名及寄存器類型。注意，組態王只支持V寄存器，如果要監控Q、Ｉ、M寄存器，可以先在PLC程序中將Q、Ｉ、M寄存器傳至V寄存器，組態王通過對V寄存器的操作來實現對Q、Ｉ、M寄存器的監控。另外，組態王不支持直接以I/O離散變量的定義，需以字節（BYTE）形式存取，每一BYTE類型（8個BIT位）對應8個開關量的輸入或輸出狀態，即BYTE的0~7位分別對應輸入或輸出的0~7開關量通道，如果要顯示或控制某一開關量通道的狀態，可以使用組態王提供的BIT（）或BITSET（）函數進行取位或置位。在制作好的監控畫面中，將畫面的圖素與定義的變量建立“動畫連接”，在TouchVew中運行，即可建立實時通信，得到一個反映工業現場的監控畫面。

③組態王與S7-200的MPI通信方式

　　MPI（Multi-Point）為多主站的通信方式。在西門子公司的可編程控制器、操作員界面和編程器上的集成有MPI口，可與PC機、S7-200建立小型的MPI網。由于S7-200只能作為MPI從站，所以裝有組態王的PC機與S7-200仍為主/從協議。PC機通過MPI卡（如CP5611通訊卡）接入MPI網中作為主站。其通信設置和使用與前類同。

④組態王與S7-200的自由口通信方式

　　自由口通訊方式是S7-200的一個很有特色的功能。它是一種通訊協議完全開放的工作方式，不受PPI協議的限制，是PPI方式的一個補充。在該方式下的通訊口的協議由外設決定，PLC通過程序來適應外設。從而使得S7-200系列PLC可以與任何具有通訊能力的并且協議公開的設備相通訊，即S7-200可以由用戶自己定義通訊協議。

　　在與組態王采用自由口協議方式通訊時，為主從的問答方式，裝有組態王的上位機為主呼方，下位機S7-200為應答方。亞控公司提供了使用STEP 7 Micro/WIN編寫的自由口通訊的PLC初始化程序，該梯形圖程序通過接收中斷和發送中斷以及發送指令（XMT）控制通信口的操作，其默認的PLC通訊端口為PORT0，地址為2，波特率9600bps。若要更改通訊端口、地址和波特率，可在STEP 7-Micro/WIN編程軟件中將中斷程序6（INT_6）中XMT指令的PORT 0口改為所用端口，并在系統塊中進行相應更改；將VW8（存放PLC的地址的寄存器）傳送PLC的實際地址值；波特率設置可通過更改SMB30的值，該寄存器是自由口控制寄存器，用于存放自由口控制字節。

　　在使用亞控的PLC初始化程序具體操作時，首先用PC/PPI電纜將PC機的串口與S7-200的通訊口相連，當CPU為226時，有兩個通訊口：PORT0和PORT1，應選擇PORT0與組態王進行通訊，因?yàn)榇藭r(shí)使用PORT1通訊不上。在PC/PPI電纜上有DIP開關，用于設置通訊的波特率，此處設為9600bps，與SET PG/PC intererface中的設置一致。使用PLC編程軟件STEP 7-Micro/WIN32安裝和設置PC/PPI電纜，建立計算機與S7-200的連接后將亞控公司提供的自由口通訊的初始化程序下傳至PLC中去。在組態王中定義外部設備為西門子S7-200系列編程口通信，并設定如下通信參數：波特率9600bps，數據位8位，停止位1位，無校驗，設定PLC地址為默認地址2。其它操作與前相同，運行TouchVew，則可建立組態王與S7-200的自由口通信方式。
