采用NE555電路 七彩循環裝飾燈電路。本電路圖所用到的元器件：
NE555 C180

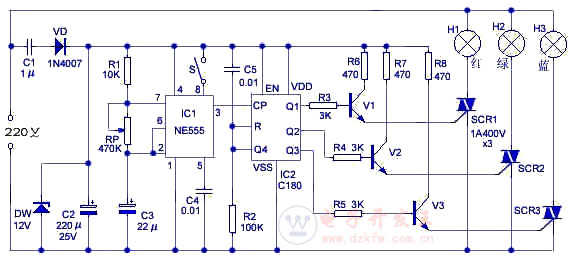

該燈電路設計新穎，結構簡單，成本低廉，趣味性強，可用在賓館、酒樓作廣告燈，也適用作節日彩燈。該彩燈是根據三基色原理，以紅、綠、藍三種基色組成一個可變色彩單元。將三種基色燈裝入磨砂玻璃罩內，通過燈罩的混色作用（混色原理是：紅色+綠色=黃色，藍色+紅色=紫色，綠色+藍色=青色，紅色+藍色+綠色=白色）對外循環顯示七種顏色，即紅、藍、綠、紫、青、黃、白。工作原理：七彩裝飾燈的電路如圖所示：


　　工作原理：220V交流電經C1 降壓、DW穩壓、VD整流、C2濾波后輸出12V直流電壓供控制電路工作。IC1時基集成電路NE555和R1、RP、C3組成一個可調節器的時鐘脈沖發生器，為后級電路提供所需的時鐘脈沖信號。IC2為C180，它是一塊具有同步加法計數功能的COMS集成電路，在它的復位端（R）連接C5、R2，使電路每次連通電源瞬間自動清零復位。CP是時鐘脈沖輸入端，Q1～Q4為輸出端，其輸出邏輯狀態見真值表。

C180真值表

220V交流電經C1降壓、DW穩壓、VD整流、C2濾波后輸出12V直流電壓供控制電路工作。IC1時基集成電路NE555和R1、RP、C3組成一個可調節器的時鐘脈沖發生器，為后級電路提供所需的時鐘脈沖信號。IC2為C180，它是一塊具有同步加法計數功能的COMS集成電路，在它的復位端（R）連接C5、R2，使電路每次連通電源瞬間自動清零復位。CP是時鐘脈沖輸入端，Q1～Q4為輸出端，其輸出邏輯狀態見真值表。從表中可以看出，當從C180的CP端輸入第一個時鐘脈沖時，其Q1端輸出為高電平，三極管V1導通，觸發雙向可控硅SCR1導通，第一個基色燈泡H1點亮，燈罩顯示紅色；當?shù)诙�個時鐘脈沖觸發C180時，其Q2端輸出為高電平，V2、SCR2導通，第二個基色燈泡H2點亮，燈罩顯示綠色，當?shù)谌齻�時鐘脈沖觸發C180時，Q1、Q2端同時輸出高電平，V1、V2、SCR1、SCR2均導通，H1、H2同時點亮，根據混色原理，燈罩顯示黃色；當?shù)谒膫�時鐘脈沖觸發C180時，Q3端輸出高電平，第三個基色燈泡H3點亮，燈罩顯示藍色。依此類推，C180的Q1、Q2、Q3端輸出組成7種邏輯狀態，可使三基色燈H1、H2、H3的混色有7種顏色，因而燈罩可以顯示出7種彩色燈光。當?shù)?個時鐘脈沖觸發C180時，Q4輸出高電平，C180復位，電路又開始循環上述過程。S為定色開關，若需要固定哪種顏色時，斷開開關S即可。時鐘\輸出Q4Q3Q2Q11000120010300114010050101601107011181000C180真值表元件選擇與安裝：RP選擇470K電位器，它可調節該燈色彩循環速率。C1選用耐壓值400V金屬膜紙介質無極性電容器。DW用12V的穩壓二極管。三只雙向可控硅CSR選用耐壓400V。其它元件均按圖中標注選擇。安裝時，彩燈H1～H3固定在燈罩內，其它元件安裝在一個小塑料盒內。將RP電位器和定色開關S固定在小塑料盒的面板上，以便調控。另外在焊接CMOS集成電路C180時，電烙鐵要可靠接地，以防損壞集成塊。
