NE555制作一款實用臺燈,無極調光臺燈,NE555 reading lamp

關鍵字：NE555,臺燈電路圖

    該臺燈是集調光臺燈、定時控制、光弱報警等功能于一體的制作，能夠實現燈光的無級調節(jié)，定時打開臺燈及用電器，光線較弱報警，手動開、關等功能，具有很強的實用性。為了便于制作加工，臺燈使用厚2cm的木板作為基座。整體造型類似木質的“平房”，使用3層板制作“平房”的框架，并且使用一截竹子作為燈頭的支柱。表面使用透明的清漆涂刷，充分體現木制品的質感，并且增加了臺燈的絕緣程度，使之能夠安全地工作。

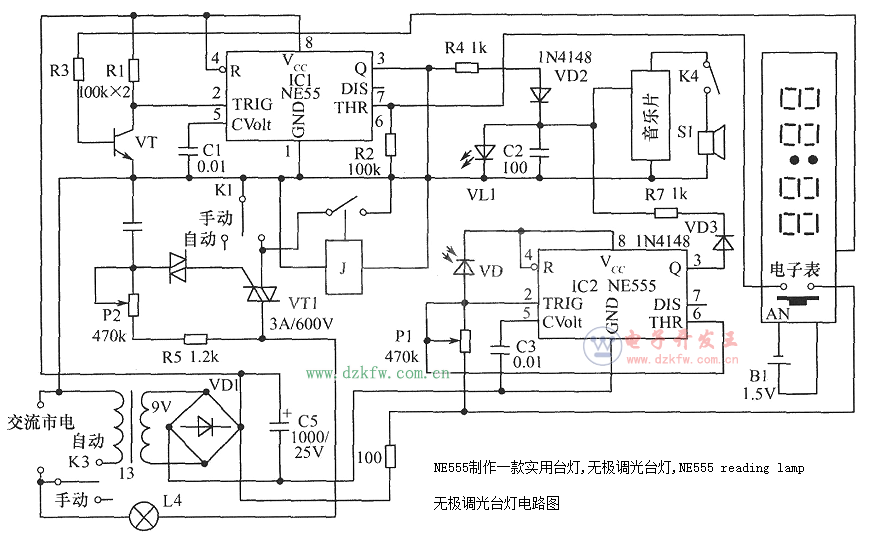

     工作原理：VT1、P2及其外圍電路構成典型的雙向晶閘管觸發(fā)電路(如圖所示)，通過P2改變晶閘管的導通角，從而使白熾燈上得到不同的電壓。由電子表輸出的控制信號經R3加至VT1的基極，使IC1的2腳呈現低電平，從555集成電路的原理可知，此時IC1的3腳輸出高電平，此電壓經R4限流降壓后提供給音樂集成電路，此時音樂片得電工作，發(fā)出報警聲音。IC1的3腳輸出的高電壓同時加給繼電器J，此時J得電吸合，臺燈能夠正常工作。這是臺燈處于定時打開時候的工作情況。當我們不需要定時控制時，就把開關K1撥至手動擋，自動控制電路不能工作，但臺燈仍能進行調光。IC2構成弱光報警器。如果我們并不需要太強烈的光線，但又不至于因光線過弱導致近視，可以使用光弱報警器來校正光線的強度，使之總是處于合適的范圍。當光線過弱時，IC2的3腳輸出高電平，報警器得電工作。

    元器件選擇：VD選擇2CU型的光敏二極管。VL1選擇Φ5mm紅色發(fā)光二極管。其他元器件如圖所示。
