會員注冊臺燈觸摸開關電路與制作,lamp touch switch
關鍵字：臺燈觸摸開關電路與制作
如果給你家里的臺燈加裝一個感應式觸摸開關，在使用時不僅能給你帶來樂趣，還能使你在使用時更加方便。
臺燈觸摸開關電路及工作原理

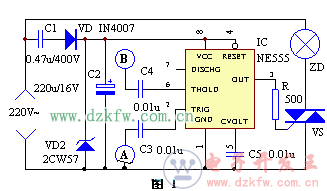

該裝置電路見圖1。當人手碰一下金屬觸片A，人體上的雜波信號便通過C3加到時基電路的②腳，②腳被觸發，整個觸發器翻轉，③腳輸出高電平，輸出經限流電阻R加到可控硅控制極，可控硅VS導通，ZD點亮。
需要關燈時，用手碰一下金屬片B，感應信號經C4加到時基電路的⑥腳，⑥腳被觸發，③腳輸出低電平，可控硅失去觸發電流而截止，電燈熄滅。電路中的C3、C4是耦合電容，又能防止因個別元件的破壞而造成的麻電現象。電路中的C1、C1、VD、VDW組成6V直流供電電源。
元器件選擇與制作
元器件清單見左表。
|
編 號 |
名 稱 |
型 號 |
數 量 |
|
R |
電阻 |
500Ω |
1 |
|
C1 |
金屬化紙介電容 |
0.47u/400V |
1 |
|
C2 |
電解電容 |
220u/16V |
1 |
|
C3、C4 |
金屬化紙介電容 |
0.01u/400V |
2 |
|
C5 |
滌綸電容 |
0.01u |
1 |
|
VD1 |
整流二極管 |
IN4007 |
1 |
|
VD2 |
穩壓二極管 |
2CW57 (9V) |
1 |
|
VS |
雙向可控硅 |
1A 耐壓≥400V |
1 |
|
IC |
時基IC |
NE555、5G1555、uA555 |
1 |
|
A、B |
金屬片 |
自制 |
2 |
本電路因體積較小，可以裝在一個盒子內，電路不用調試，一般一次就能成功。
