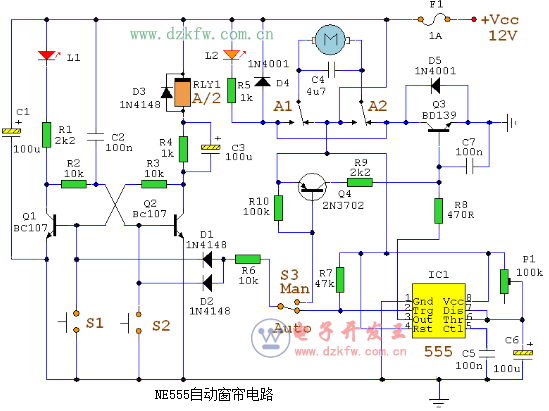

會員注冊該電路使用晶體管，集成電路和一個繼電器的混合物，并且用于自動地打開和關閉的一對簾。使用開關S3還允許手動控制，使窗簾，只留部分打開或關閉。該電路控制一個連接到一個簡單的滑輪機構的馬達，以移動窗簾。
自動操作該電路可分為三個主要部分，一個雙穩鎖存器，一個定時器和一個換向電路。撥動開關S3確定手動或自動模式。如上所示的電路被繪制在自動位置，并操作如下。雙穩態內置Q1和Q2以及相關電路和控制繼電器的A/2左右。S1用于打開窗簾和S2，關閉窗簾。在上電，簡要正脈沖加到Q2的通過C2的基極。第2季將在，并激活繼電器A/2。C3和R4的網絡形成用于中繼一低電流保持電路。繼電器A/2是一個12V繼電器與500歐姆的線圈。它需要稍微減流動比它操作它，保持它通電。一旦繼電器已動作時，通過線圈的電流是由R4減少，節省電力消耗。當Q2關斷，C3將被解除，但在Q2被激活（無論是在開關電源或按S1），電容C3將通過繼電器線圈充電非常迅速。初始充電電流足以激發通過R4繼電器和電流足以使其保持通電。
