會員注冊Proteus中示波器使用技巧

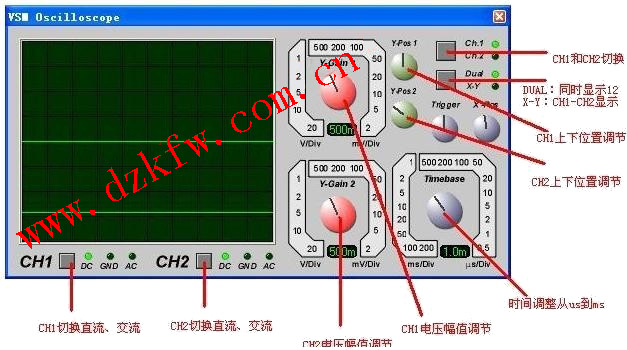

proteus示波器在哪？
單擊左側的模式工具欄中的虛擬儀器模式，在對象選擇器（預覽窗口下面）中選擇第一個就是，4通道的數字示波器。
左下角的CH1和CH2按鈕可以選擇是DC還是AC。
右上角的CH1和CH2按鈕是切換兩個通道的。
右上角的第二個按扭有三個功能，
1。 兩個綠點都沒有： 上面的按鈕切換CH1和CH2顯示。
2。 Dual綠點：同時顯示兩個通道。（用YPOS1和
YPOS2可以調整波形的上下位置。）
3。 X-Y綠點：CH1-CH2顯示，主要方便看差分值。
