會員注冊Proteus中只有5×7和8×8等LED點陣，并沒有16×16LED點陣，而在實際應用中，要良好地顯示一個漢字，則至少需要16×16點陣。下面我們就首先介紹使用8×8點陣構建16×16點陣的方法，并構建一塊16×16LED點陣，用于本例的顯示任務。
首先，從Proteus元件庫中找到“MATRIX-8X8-RED”元器件，并將四塊該元器件放入Proteus文檔區編輯窗口中。此時需要注意，如果該元器件保持初始的位置（沒有轉動方向），我們要首先將其左轉90°，使其水平放置，那么此時它的左面8個引腳是其行線，右邊8個引腳是其列線（當然，如果你是將右轉，則右邊8個引腳是行線）。然后我們將四個元器件對應的行線和列線分別進行連接，使每一條行線引腳接一行16個LED，列線也相同。并注意要將行線和列線引出一定長度的引腳，以便下面我們使用。
連接好的16×16點陣如下圖所示：
連接成如上圖的16×16點陣只是第一步，這樣分開的數塊并不能達到好的顯示效果，下面我們要將其進一步組合。組合實際上很簡單，首先選中如上圖中右側的兩塊8×8點陣，然后拖動并使其與左側的兩塊相并攏，如下圖所示：
我們可以看到原來的連線已經自動隱藏了，至于線上的交點，我們不要去動。然后，我們再來最后一步，選中下側的兩塊點陣，并拖動使其與上側的兩塊并攏，最后的效果如下圖所示：
可以看到，原來雜亂的連線現在已經幾乎全部隱藏了，一塊16×16的LED點陣做成了。需要注意，做成的LED點陣的行線為左側的16個引腳，下側的16個引腳為其列線，而且其行線為高電平有效，列線為低電平有效。然后，我們將其保存，以便以后使用。
制作好16×16LED點陣，我們接下來來進行本例的實驗。

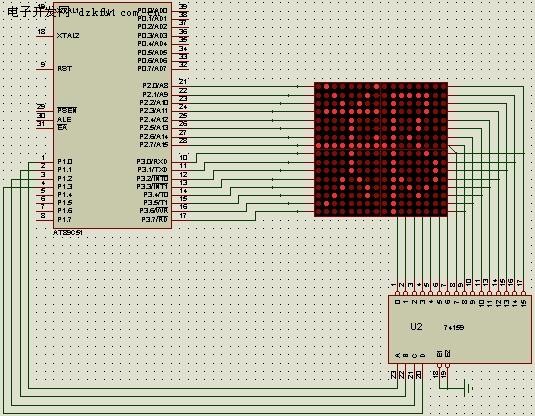

由于本例的軟件程序需要首先注意硬件連接，所以，我們首先來看一下本例的電路圖。電路圖中用到了74159集成芯片，其功能是將4位輸入譯為16輸出（低電平有效），剛好滿足我們的要求。電路圖中的其他元器件我們在以前的仿真實例中都已介紹過，此處不再贅述。最終完成的電路圖如下所示：

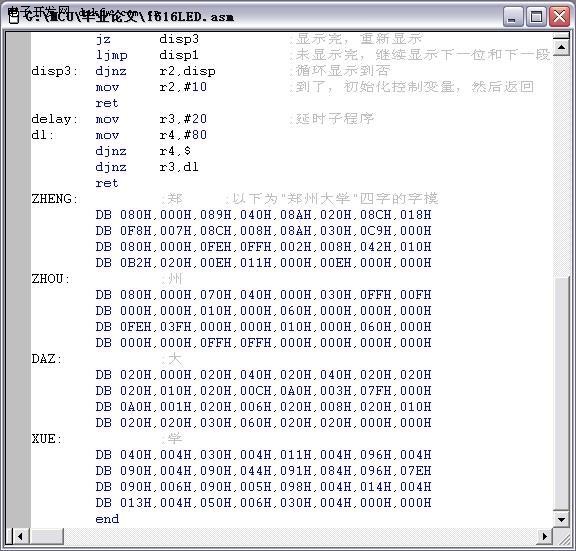

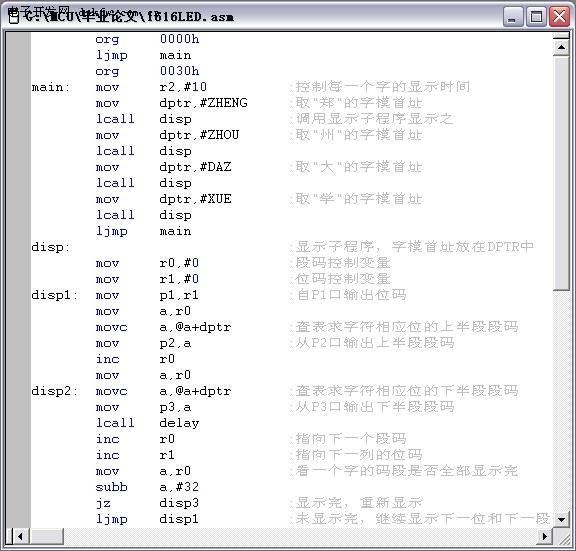

繪制好電路圖，下面我們來編輯程序源文件，如下圖：
編輯好源文件，我們就可以編譯、鏈接并產生源代碼了，生成源代碼以后，打開我們剛才在Proteus中繪制好的電路圖，并將生成的源代碼裝入單片機進行仿真。

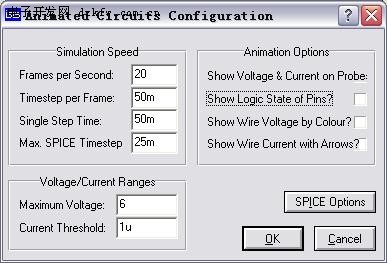

仿真中的一個畫面如上面的電路圖所示。也可能你的畫面和上圖中的不同，可能會有紅綠小點閃爍，事實上那是Proteus中實時顯示的電平信號。我們可以在“System”菜單下點擊“Set Animation Options...”子菜單來打開“Animated Circuits Configuration”對話框，然后將“Animation Options”選項下面的“Show Logic State of Pins?”復選框去掉選中來改變設置。如下圖所示：
改變設置以后，重新仿真運行，是否就看到了和上圖中一致的效果了。
