1.proteus中怎樣使用模板
file--〉new design：在彈出的對話框就可以選擇模板了
file--〉save design as template…就可以保存你的模版了
打開或制作一個自己常用的電路
另存為模板，即：save as template 替換默認文件夾里的Templates\Default.DTF。 以后這就是你的模板啦

3.第三方軟件是如何用?
把你的第三方庫安裝好，然后啟動proteus,選擇菜單system-->set path,分別增加model和library.

4. 電源和地的運用總結
1.在proteus防真  畫圖過程中  有正電源（VDD/VCC） 負電源（VEE） 地（VSS）引腳的元器件（好象這些元器件的這些腳沒有在圖中顯示）   軟件會自動把其電源底腳定義為相應的電壓  所以在這些元器件上的電源地腳上不接電源 地也是正確的（單片機也不用接晶振  在設置選項中輸入晶振的頻率即可。
2.如果要用到確定的直流電壓 就可以用工具欄（默認是第八個） 中的POWER和GROUND 象放置元器件一樣來放置電源和地  電源的默認值是+5V  地默認為0V   如果需要10V的電壓  則可在電源的設置選項卡的string里 輸入  +10V  就可以了 不過要注意 前面的“+”號一定要加上  否則不能防真 。電壓默認的單位為V  就是說輸入+10  電壓也是+10V,我試了一下  輸入+10mV和輸入+10MV  其電壓是一樣的  都是10的7次方, 雖然地的默認值是0V   但如果象設置POWER一樣在其string選項里寫入電壓值  其電壓就是你設置的大小  而不是0V了 也就是說 地也可以做電源用, 對于負電源 負號大家都會加上的 就不說了.

5.電流探針（probe）  電壓探針（probe）表運用總結
      首先，在實際生活中中測電壓電流，電壓電流表都有兩個端子，而在探針中，只有一個端子, 電壓表是并入的   電壓探針一端接入要測的那點（可以引出線。同一條線上電壓相同）。 電壓探針默認另一個端子是接地的，也就是說測的是對地的電壓.測一條線上的電流時  電流表要串聯進去 ，只有一個端子怎么串聯？我開始用電流探針表時總是出現問題， 在piaoling版主的幫助下，終于弄懂了，  總結以下.不要在那條線上引出線接到電流探針上，那樣就成了測引出線上的電流了，而引出的線上一般是沒有電流的。正確的測法是，把電流探針直接放在要測的線上的一點就可以了。另外電流探針有個箭頭， 放的時候調整電流表的角度，使箭頭指向電流的方向。如果有什么錯誤，請大家指正，互相幫助，共同學習。 另外， 在軟件中還有電流表和電壓表（在示波器那個工具按紐里），和實際中的一樣，所以測法就不多說了，知識測出的精確度只有小數后兩位， 沒有探針高。
       電壓表與電流表的確只有兩位小數的精度，但是它的單位是可以調的。如果把它的單位調整成毫伏（毫安）或微伏（微安），精度就會大幅提高。

6. proteus常用快捷鍵
F8：全部顯示   當前工作區全部顯示
F6：放大 以鼠標為中心放大
F7：縮小 以鼠標為中心縮小
G：柵格開關 柵格網格
Ctrl+F1：柵格寬度0.1mm 顯示柵格為0.1mm，在pcb的時候很有用
F2：柵格威0.5mm 顯示柵格為0.5mm，在pcb的時候很有用
F3：柵格威1mm 顯示柵格為1mm，在pcb的時候很有用
F4：柵格威2.5mm 顯示柵格為2.5mm，在pcb的時候很有用
Ctrl+s：打開關閉磁吸 磁吸用于對準一些點的，如引腳等等
x：打開關閉定位坐標 顯示一個大十字射線
m：顯示單位切換  mm和th之間的單位切換，在右下角顯示
o：重新設置原點  將鼠標指向的點設為原點
u：撤銷鍵
Pgdn：改變圖層
Pgup：改變圖層
Ctrl+Pgdn：最底層
Ctrl+pgup：最頂層
Ctrl+畫線：可以劃曲線
R：刷新
+-：旋轉
F5：重定位中心
好了，以上就是我總結的一些快捷鍵，說得不明白的你可以按這些按鍵試一下就知道了

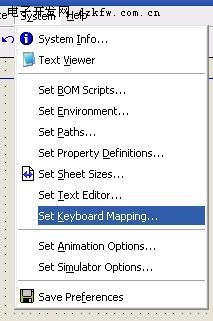

自己設置快捷鍵

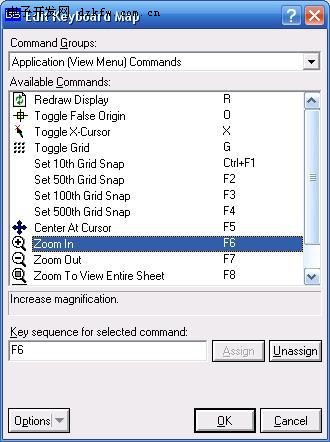

 在此設置快捷鍵

選擇某個命令后，在下面輸入自己習慣的鍵，點擊Assign就可以修改了。如果改錯了可以用Options按鈕里的reset 恢復到默認狀態。

7. 關于使用波形發生儀的一點體會
  我們選中波形發生儀后，左鍵點擊它，會產生一個對話框，在其中有這幾項對我們比較有用：
{FREQV=1}
{FREQR=5}
{AMPLV=5}
{AMPLR=3}
{WAVEFORM=3}
{UNIPOLAR=0}
其中FREQV和FREQR是設定輸出信號頻率的，前者設置數目，后者設置單位，如{FREQV=1}，{FREQR=5}則輸出1kHZ的信號，若將FREQV改為5，則輸出5kHZ的波形，若再將FREQR設置為6，則輸出50kHZ的波形。
AMPLV和AMPLR是設置輸出信號幅度的，但怎樣設置還沒搞明白，希望大家指點.
WAVEFORM是設置輸出信號形式的，0為正弦波，1為鋸齒波，2為三角波，3為占空比為1：1的方波。
UNIPOLAR是設置輸出信號有無極性的，0代表有極性（輸出為正，負電平），1代表無極性（輸出為正，零電平）.
FREQV設置輸出信號頻率數值,FREQR設置單位,有8個檔:
1，2，3，4，5，6，7，8分別對應于0.1hz，1hz，10，0.1k,1k,10k,0.1M,1Mh
AMPLV設置輸出信號幅度數值，AMPLR是設置單位,有4個檔:
1，2，3，4 分別對應于 1mv，10mv，0.1v，1v
比如:
{FREQV=1}
{FREQR=5}
{AMPLV=5}
{AMPLR=3}
{WAVEFORM=3}
{UNIPOLAR=0}
將輸出頻率為1khz,幅值為0.5v的脈沖方波.

8. 在Proteus中，你可以用與Protel中一樣的方法使用總線
      在Proteus中，你可以用與Protel中一樣的方法使用總線，即認為總線沒有任何的電器連接關系，只是一個易讀的線條連接，而電器連接則通過左側第一個叫Component的按鈕自動連接產生線條以及通過Label標號進行邏輯連接。

      在前幾天的一個帖子中，有同學提到Proteus所帶示例工程中的總線連接方式。這種方式相較Protel的方法有其特別之處，通過下拉列表方式，在通過總線進行邏輯連接時提醒你，該總線有哪些已經定義的電器連接可用，防止單純用標號時可能產生的錯誤。下面請跟我學習這種使用總線的方法，畫一條叫做DBUS的總線，該總線中包括DBUS0~DBUS7共8根連接線：

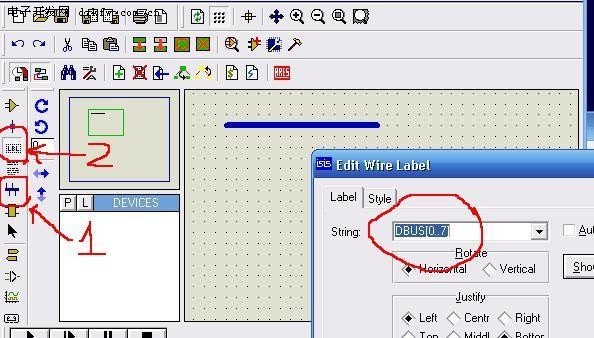

1、在圖中利用總線圖標劃一條總線
2、利用Label圖標，點擊剛才畫的總線，
在彈出的Edit Wire Label對話框String中輸入DBUS[0..7]，表示該總線叫DBUS，包括DBUS0~DBUS7，注意方括號、啟訖數字以及數字中間的兩點。
3、確定后就可以利用這根總線來進行邏輯連接了。

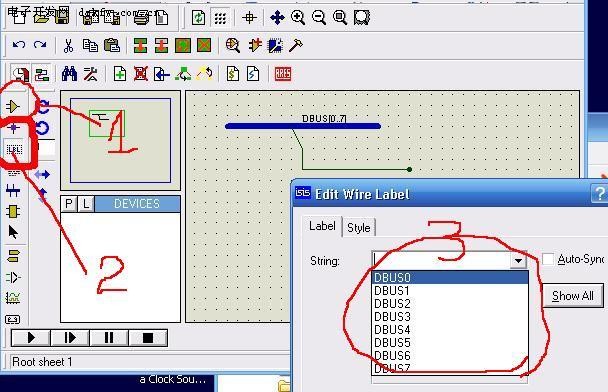

1、 利用Component圖標像Protel一樣畫電氣連接線
用Label圖標，點擊剛才連接的導線，
2、 彈出Edit Wire Label對話框
點擊String框右邊的下拉鍵頭，看見了嗎？
3、 剛才輸入的DBUS[0..7]變成了DBUS0、DBUS1
...DBUS7供您選擇了。

 這下你不會弄錯連接標號了吧？
 實際上，Proteus中這種BUS線的連接方式并不能區別不同的總線。如果你定義兩條不同的總線，當然每 條總線會有不同的類似DBUS0，DBUS1...的連接，在上面String的下拉選項中兩條總線的連接都會列出來 供你選擇，并不會因為你連接不同的總線而有所區別。這點跟Protel其實是一樣的，總線僅僅是一條示意線條而已

9. Proteus中示波器使用:

  左下角的CH1和CH2按鈕可以選擇是DC還是AC。
  右上角的CH1和CH2按鈕是切換兩個通道的。
  右上角的第二個按扭有三個功能，
  1。 兩個綠點都沒有： 上面的按鈕切換CH1和CH2顯示。
  2。 Dual綠點：同時顯示兩個通道。（用YPOS1和
YPOS2可以調整波形的上下位置。）
3。 X-Y綠點：CH1-CH2顯示，主要方便看差分值。

10. proteus怎樣移動整塊電路
按住鼠標右鍵框選即可，我的6.5sp5工具欄上有這些按鈕啊，是綠色上面有紅色箭頭的那4個按鈕，分別是復制、移動、旋轉和刪除。沒有這些按鈕可能是沒有打開顯示選項，看菜單VIEW->TOOLS...->Edit Toolbar選項是否打開。

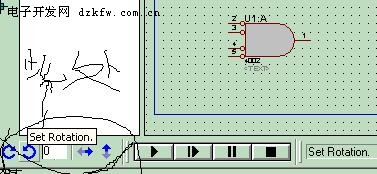

11. 元件在電路圖上怎樣旋轉
    點擊右鍵選中器件，然后點擊左下角的選中按鈕即可！
