會員注冊這種獨特的防盜報警器（防盜器電路）利用了聽不見、看不見的超聲波束來檢測盜賊的動向。超聲發射機和接收機組合采用40kHz超聲換能器。

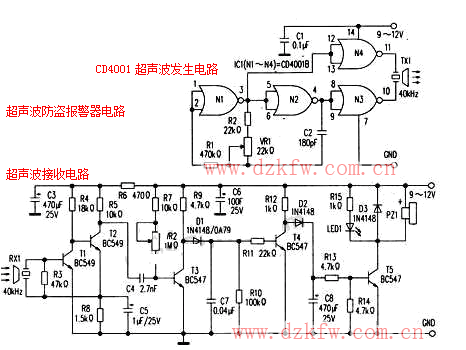

上圖是以CMOS芯片CD4001為核心的發射機單元。通過調整22kΩ的預置電位器VR1，可以將振蕩器頻率設定在40MHz附近。超聲發射機中的超聲換能器由CD4001中兩級互補緩沖級驅動。
下圖是接收機單元。它采用兩級40kHz的前置放大器，后接開關電路和蜂鳴器驅動器等。在接收機檢測發射機送出的超聲波期間，調整接收機電路中的VR2，直至蜂鳴器停止嗚叫為止。
當超聲波束由于盜賊身體遮擋而中斷時，晶體管T4截止，此時T5導通，驅動蜂鳴器和LED1鳴叫和發光約3～4秒鐘，這段時間的長短，取決于連接在T5基極的C8經R13完成放電所需的時間。因此。報警器的警報持續期可以用改變C8和R13值進行設定。
發射機和接收機電路要分裝在獨立的PCB板上，裝好后要對超聲換能器進行校準，校準時要使發送信號能全部直接落到超聲接收機上。峰鳴器PZ1必要時可以用繼電器取代，以控制用交流電源操作的報警器。
