這種能探測人身接近的裝置，有廣泛的用途，例如在展廳的展臺上，當對產品感興趣的參展者接近產品展臺時，可立即自動觸發播放預先錄制好介紹所展產品的音／視頻信息。也可用于為確保安全，防止閑人靠近的安防場所等。

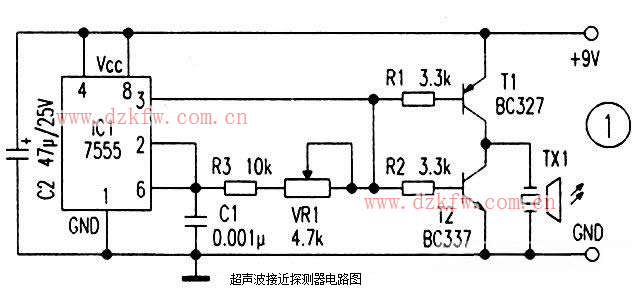

圖1是超聲波發射電路，該電路由CMOS時基電路IC7555(IC1)組成超聲波發射器。由7555和外接元件構成一種雙穩態多諧振蕩器，用電位器UR1調整頻率，調整到超聲壓電陶瓷發射的40kHz諧振頻率。T1、T2互補對管組成換能器TX1的緩沖激勵器．激勵TX1定向發射超聲波。因換能器吸收了IC1的峰值電流，所以電路振蕩十分穩定。

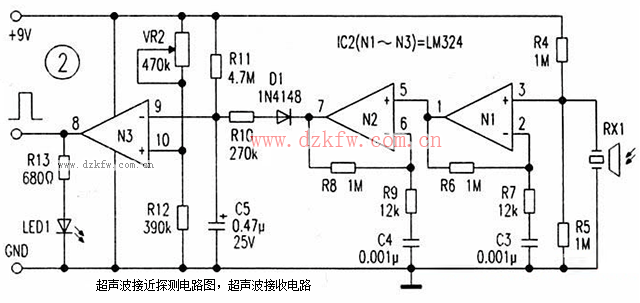

圖2是超聲波接收電路，為了可靠吸收人體接近反射的微弱超聲波信號，接收電路的前置級．由N1、N2組成兩級高增益放大器，預先對超聲波接收換能器RX1，所接收的超聲波反射信號進行放大(每級增益的80倍)。放大輸出信號經D1檢波后，進入由C5和R10組成的濾波電路，旁路掉超聲區域內環境瞬時噪聲(雜波)和40kHz超聲波基頻，只取出反射信號的負電平。

該負電平送至由N3組成的比較器反相輸入端，與正相端基準電平比較后，輸出正脈沖。也即將不太規則的反射信號，整形成很規整的觸發脈沖信號，同時LED1點亮。

利用該脈沖．可觸發定時器或單穩態電路，轉換成所需的寬脈沖控制信號，去控制相應的如前所述的應用場合。     這里的N1、N2，N3采用四運放LM324，不僅價格低、性能好；開環增益高、帶寬、偏置電流小，而且可單電源工作。也可采用CA3130或CA3140等單運放。

所述電路采用印制板(PCB)安裝，試制時可采用市上常見的萬用試驗PCB板．最好選用焊盤孔距為2．54mm的標準型，以便插接集成芯片工作。但發射和接收電路應配合互校，方法是首先相對調準發射接收頻率(調VR1)，逐漸拉開距離調校，達到最佳匹配；然后調整超聲發射信號，選取經特定位置的接近者，反射接收后的信號最大、干擾最小的最佳接收位置。

圖3是T1、T2引腳配置圖．圖4是超聲壓電陶瓷換能器(40kHz)的安裝示意圖。
