一、電路工作原理

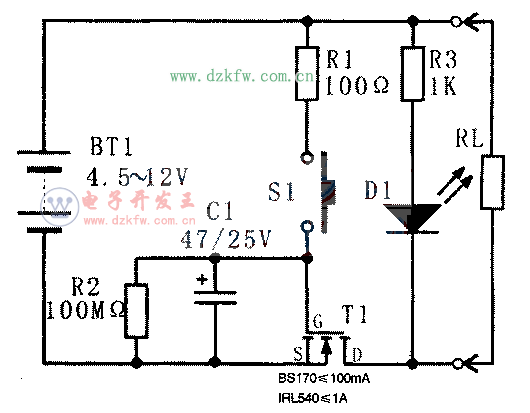

　　電路如圖所示，圖中S1是點按式復位開關，點按一下S1時，電池BTl通過R1迅速向C1充電，當C1上充得的電壓高于場效應管T1控制柵極(G極)的導通閥值電壓時，T1導通，發光二極管D1點亮，此時BT1向負載RL供電。這時只要C1上的電壓高于場效應管的導通閥值電壓，T1就保持導通狀態，隨著C1向R2放電，當C1上的電壓低于T1導通閥值電壓時，T1截止。若在T1截止前，再次點按一下S1，可以延續T1一個導通時間周期。電路導通周期的時間長、短由三個因素決定：一是C1放電回路放電電阻R2阻值的大少；二是C1的電容量；三是電池電壓的高、低。


　　二、電路制作要點：
　　若按圖中所示電路選用的元件值制作，在5V電池供電的條件下，T1的導通時間約為1O分鐘。需要延長或是縮短開關導通時間，可以相應增加或減少C1的電容量、R2的電阻值，但要注意，增加C1電容量，要適當增大限流電阻R1的阻值，以免C1充電時間延長，給電池造成長時間的過載性沖擊損害。
　　T1依據負載RL的大少來選擇，小電流負載可選用BS170場效應管，其最大工作電流為100mA；大電流負載可選用IRL540場效應管，其最大工作電流為1A。這兩種型號場效應管在導通狀態下，S、D極間電壓降都很少，基本上可忽略。
　　該電路對于控制模擬電路或電阻、電感性負載，其性能穩定可靠，但對于由控制數字電路構成的電子設備，會因開關電路的截止、導通過渡過程，而使設備在進入工作狀態時，出現短暫的延緩遲滯現象。
