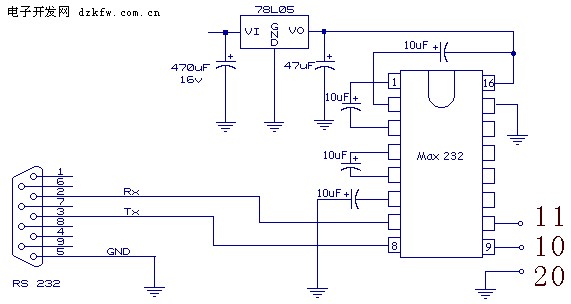

會員注冊 51單片機有一個全雙工的串行通訊口，所以單片機和電腦之間可以方便地進行串口通訊。進行串行通訊時要滿足一定的條件，比如電腦的串口是RS232電平的，而單片機的串口是TTL電平的，兩者之間必須有一個電平轉換電路，我們采用了專用芯片MAX232進行轉換，雖然也可以用幾個三極管進行模擬轉換，但是還是用專用芯片更簡單可靠。我們采用了三線制連接串口，也就是說和電腦的9針串口只連接其中的3根線：第5腳的GND、第2腳的RXD、第3腳的TXD。這是最簡單的連接方法，但是對我們來說已經足夠使用了，電路如下圖所示，MAX232的第10腳和單片機的11腳連接，第9腳和單片機的10腳連接，第15腳和單片機的20腳連接。網站提供的帶擴展元件的51單片機實驗板上已經裝配好了全部硬件。
串口通訊的硬件電路如上圖所示
為了能夠在電腦端看到單片機發出的數據，我們必須借助一個WINDOWS軟件進行觀察，這里我們利用一個免費的電腦串口調試軟件。

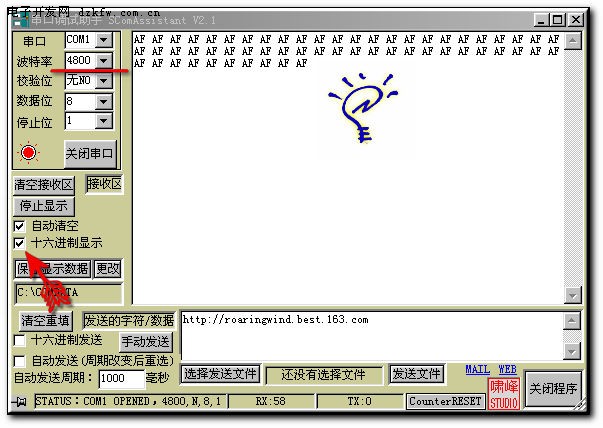

可以到下載頁面下載并運行這個串口調試軟件，這是一個綠色的軟件，無需安裝，可以直接在當前位置運行這個軟件。軟件界面如上圖，我們先要設置一下串口通訊的參數，將波特率調整為4800，勾選十六進制顯示。串口選擇為COM1，當然將網站提供的51單片機實驗板的串口也要和電腦的COM1連接，將燒寫有以下程序的單片機插入單片機實驗板的萬能插座中，并接通51單片機實驗板的電源，這時只要按下K1一次，在串口調試助手軟件的接收區界面中就會增加一個“AF”字符，表示單片機向電腦發送“AF”字符成功。串口實驗的源程序如下所示：
;這是一個AT89C51單片機實驗開發板向PC機的串口單向發送數據AF的演示程序
;采用MAX232專用芯片作RS232/TTL電平轉換.
;通訊波特率為4800KBPS,只要按下一次K1（就是P3.6引腳變成低電平）
;就發送一個16進制的AF字符
ORG 0000H
MOV SCON,#50H;設置成串口1方式
MOV TMOD,#20H;波特率發生器T1工作在模式2上
MOV PCON,#80H;波特率翻倍為2400x2=4800BPS
MOV TH1,#0F3H;預置初值(按照波特率2400BPS預置初值)
MOV TL1,#0F3H;預置初值(按照波特率2400BPS預置初值)
SETB TR1;啟動定時器T1
;以上完成通訊初始化設置
WRIT:JB P3.6,$;判斷K1是否按下,如果沒有按下就等待
ACALL DELAY10;延時10毫秒消觸點抖動
JB P3.6,WRIT;去除干擾信號
JNB P3.6,$;等待按鍵松開
MOV A,#0AFH;將16進制的字符AF發送到串口去
MOV SBUF,A;將AF通過串口發送出去
AJMP WRIT
;10毫秒延時子程序
DELAY10:MOV R4,#20
D2:MOV R5,#248
DJNZ R5,$
DJNZ R4,D2
RET
END
常用的各種波特率設置表
這是上面程序匯編以后獲得的編程器燒寫文件：
