在網上搜了下，主要有兩種方案，一種是用FT245串口芯片加ATMEGA8的方案，另一種是只用ATMEGA8進行USB串口協議的軟件模擬和ISP下載全部完成。據說第一種穩定，但成本高，電路復雜，不便自制。我們還是本著低成本，簡單易做的原則進行。就用單個M8來做。

　　好！廢話少說，干活。在網上搜了一下找了個BUG少，易于自制的圖。

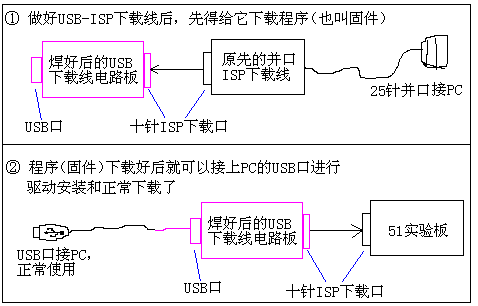

　　在制做前首先要搞清楚幾點，第一，這個USB下載線本身就是一AVR單片機，在制做完成后首先也得通過其它并或串口ISP下載線給它下載程序，這樣它才能工作。第二先得大概了解一下這個AVR單機機M8的基本資料。這樣才能對電路有個了解，從而便于調試。因此，你原先用的并口ISP下載線在這里還得起著關鍵的作用，可別扔掉啊！我圖示一下這個過程先：

接下來按上述圖的要求準備元件。

　　元件準備好后，先得檢測下質量，電阻的阻值、發光管的極性、電容是否有短路。要測試下兩個穩壓管的穩壓值是否正確。最最重要的是先把USB接口用延長線接到PC上，然后用萬用表測一下正極在哪，做個標記，這樣就能搞清楚了D＋、D－的位置，也不會接反電源了。免得焊好后發現錯了極性反復焊，焊盤很容易脫落，也避免接反燒了元件。（我開始用的是USB公頭接口，后來發現在板子上吃不上勁，稍一用力很可能會松脫。所以換成母口了）

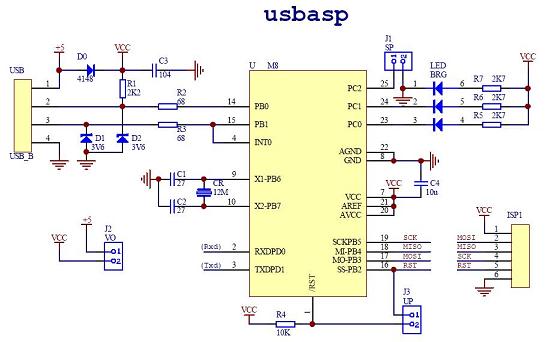

　　電路圖我整理了一下，因為有的元件不需要，有的為了方便檢查，避免漏連了線。

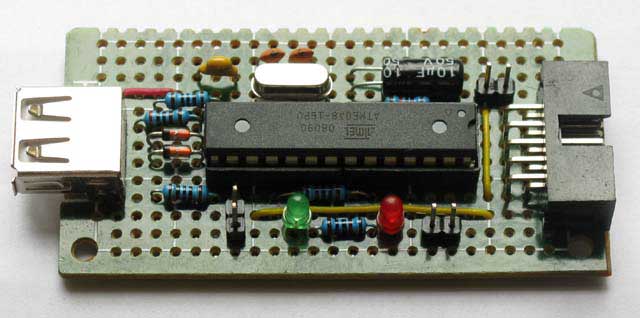

焊接過程就沒什么好說的了，不是PCB板，是洞洞板的，在事先大概做個布局（布局原則就是減短引長度，跳線盡量少。好像我做的跳線并不少哦！）然后就按照上面的電路圖焊接，完成后如下圖，感覺是不是還不錯？：

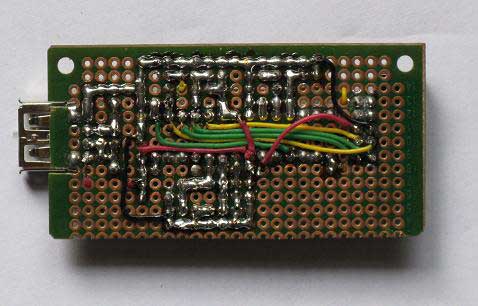

再來張反面吧，有點慘不忍睹吧！

在調試前也還得先弄清幾個問題：

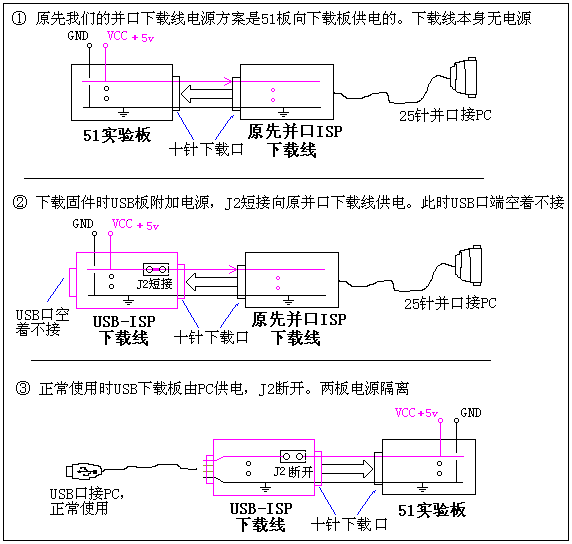

　　第一、電源題：原先的并口下載線是靠S51板上來供電的，也就是說當你焊好你的USB-ISP板后給它裝固件時，USB-ISP板得向原并口下載線供電，而固件裝好后USB-ISP板就是靠PC的USB口向我們的USB-IS板供電了，而你以后的51實驗板就不能向這個USB-ISP板供電了，否則PC和51實驗板都向USB-ISP供電，那么電壓不同就有可能燒壞PC口或元件的。因此J2跳線就是為了區別裝固件和正常下載而使用的。裝固件時另附電源加在USB-ISP上，J2短接，可以過J2口向原來的并口下載線供電。當正常使用時，USB-ISP板上的附加電源撤掉，由PC的USB口供電，將J2斷開，隔離開USB-ISP板和51板電源。

　　J1是降速跳線，短接時慢速，在裝固件時要求在慢速下。J3是M8復位跳線，裝固件時要求M8在復位狀態。正常使用時就斷開這三個跳線了。
