單片機應用系統中使用的顯示器主要有LED和LCD兩種。近年來也有用CRT顯示的。前者價格低廉，配置靈活，與單片機接口方便；后者可進行圖形顯示，但接口較復雜，成本也較高。LED(Ling Emiting Diode)是發光二極管的縮寫。實際應用非常普遍的是八段LED顯示器。LED顯示器在大型報時屏幕，銀行利率顯示，城市霓虹燈建設中，得到廣泛應用。在這些需要多位LED顯示的場合，怎樣實現系統穩定，價格低廉的顯示，成為決定其成本的關鍵所在。
2 74HC595實現LED靜、動態顯示基本原理

     74HC595是美國國家半導體公司生產的通用移位寄存器芯片。并行輸出端具有輸出鎖存功能。與單片機連接簡單方便，只須三個I/O口即可。而且通過芯片的Q7引腳和SER引腳，可以級聯。而且價格低廉.
2.1 靜態顯示

  每位LED顯示器段選線和74HC595的并行輸出端相連，每一位可以獨立顯示(見圖1)。在同一時間里，每一位顯示的字符可以各不相同(每一位由一個74HC595的并行輸出口控制段選碼)。
 N位LED顯示要求N個74HC595芯片及N+3條I/O口線，占用資源較多，而且成本較高。這對于多位LED顯示很不利。
2.2 動態顯示

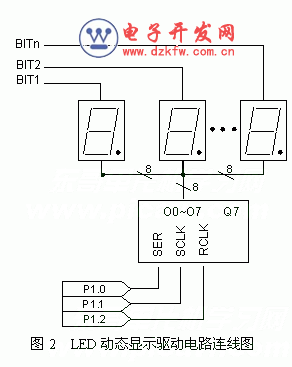

   在多位LED顯示時，為了簡化電路，降低成本，節省系統資源，將所有的N位段選碼并聯在一起，由一片74HC595控制(見圖2)。由于所有LED的段選碼皆由一個74HC595并行輸出口控制，因此，在每一瞬間，N位LED會顯示相同的字符。想要每位顯示不同的字符，就必須采用掃描的方法，即在每一瞬間只使用一位顯示字符。在此瞬間，74HC595并行輸出口輸出相應字符段選碼，而位選則控制I/O口在該顯示位送入選通電平，以保證該位顯示相應字符。如此輪流，使每位分時顯示該位應顯示字符。由于74HC595具有鎖存功能，而且串行輸入段選碼需要一定時間，因此，不需要延時，即可形成視覺暫留效果。
N位LED顯示時，只需要一片74HC595即可完成，成本最低。但是，此種方法的最大弱點就是當LED的位數大于12位時，出現閃爍現象，這是所有動態LED顯示方式共同的弱點。

3 多位LED顯示方法的實現

74HC595具有一個8位串行輸入并行輸出的移位寄存器和一個8位輸出鎖存器。
;================================================
;74HC595 走馬燈演示程序

;================================================

         SDATA_595   EQU   P1.0   ;串行數據輸入
         SCLK_595   EQU   P1.1   ;移位時鐘脈沖
         RCK_595     EQU   P1.2   ;輸出鎖存器控制脈沖

;================================================

               ORG   0000H
               LJMP   MAIN
               ORG   0030H

;================================================
   MAIN:
                 MOV   SP,#60H
                 MOV   R0,#0FEH
   MAIN1:
                 CALL OUT_595
                 CALL   DELAY
                 MOV   A,R0
                 RL   A
                 MOV   R0,A
                 JMP   MAIN1
;---------------------------------------------------------------
;輸出鎖存器輸出數據子程序
;---------------------------------------------------------------
OUT_595:
                 LCALL WR_595
                 CLR   RCK_595
                 NOP
                 NOP
                 SETB RCK_595       ;上升沿將數據送到輸出鎖存器
                 NOP
                 NOP
                 NOP
                 CLR   RCK_595
                 RET
;--------------------------------------------------------------
;移位寄存器接收數據子程序
;--------------------------------------------------------------
WR_595:
                 MOV R4,#08H
                 MOV A,R0
WR_LOOP:
                 RLC A
                 MOV SDATA_595,C
                 SETB SCLK_595       ;上升沿發生移位
                 NOP
                 NOP
                 CLR SCLK_595
                 DJNZ R4,WR_LOOP
                 RET
;--------------------------------------------------------------
;延時子程序
;--------------------------------------------------------------
DELAY:
                 MOV   R5,#03H
DEL0:
                 MOV   R6,#0FFH
DEL1:
                 MOV   R7,#0FFH
                 DJNZ   R7,$
                 DJNZ   R6,DEL1
                 DJNZ   R5,DEL0
                 RET
;---------------------------------------------------------------
                 END


                               圖3  多位LED動態顯示驅動電路連線圖

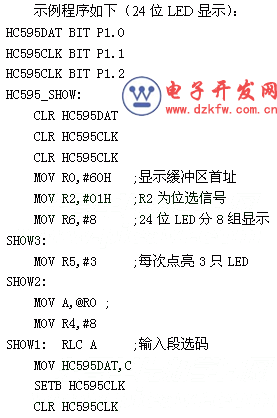

    為實現24位或更多位LED顯示，本文提出了一種全新的方法。此方法結合了動態和靜態顯示的優點，可以說是兩者的結合。連線圖如圖3所示。段選碼由三片74HC595控制，段選數據由74HC595的SER引腳串行輸入，由于輸出使能時鐘RCLK并接在一起，因此，三片74HC595并行輸出端同時輸出。而三個LED位選信號也并接在一起，因此，一次可以同時點亮三位LED。此過程類似于靜態顯示。每片74HC595并行輸出端并接8位LED，用于掃描輸出，此過程類似于動態掃描過程。此方法運用3片74HC595，n條位選信號，即可實現3n位LED顯示。成本低廉，而且節省資源。此種方法實現多位LED顯示程序框圖為圖4所示,MCU為89S52。
