利用LM317制作一個1.5V的可調節電源，
在一些電子產品中，有的使用單節7號電池，想制作一個交流變直流的電源替代電池，利用LM317可實現這一目的。

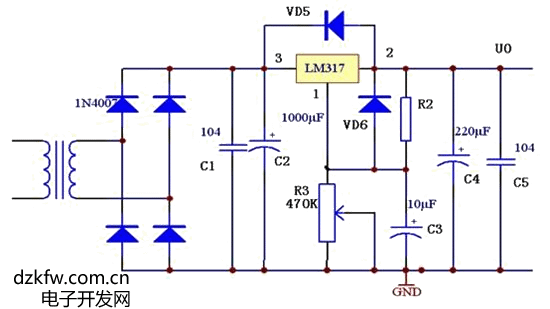

電路原理圖可參考規格書里的電路，根據實際情況加以修改即可。發一參考圖如下
