會員注冊鉛酸蓄電池已普遍應用于太陽能光伏電源系統。人們知道，鉛酸蓄電池的使用壽命與是否過充電或過放電有很大關系，只要在太陽能光伏電源系統工作過程中保持蓄電池不過充電，也不過放電，就能延長使用壽命，讓其正常工作５年以上。本文先容的簡易太陽能電池充放電控制器，可有效地防止蓄電池過充電或過放電。

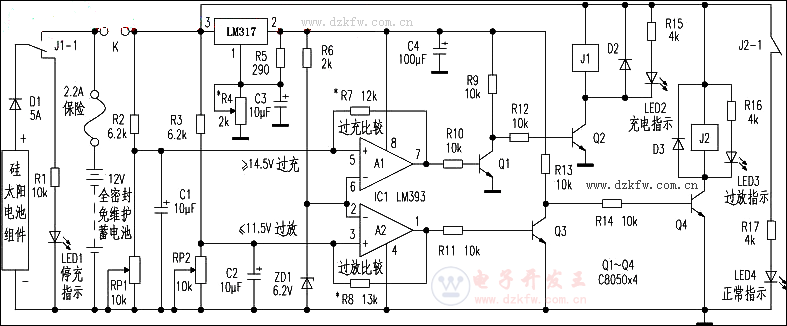

太陽能電池充放電控制器電路圖:
一、電路結構電路如附圖所示。雙電壓比較器LM393兩個反相輸進端②腳和⑥腳連接在一起，并由穩壓管ZD1提供6.2V的基準電壓做比較電壓，兩個輸出端①腳和⑦腳分別接反饋電阻，將部分輸出信號反饋到同相輸進端③腳和⑤腳，這樣就把雙電壓比較器變成了雙遲滯電壓比較器，可使電路在比較電壓的臨界點四周不會產生振蕩。R1、RP1、C1、A1、Q1、Q2和J1組成過充電壓檢測比較控制電路；R3、RP2、C2、A2、Q3、Q4和J2組成過放電壓檢測比較控制電路。電位器RP1和RP2起調節設定過充、過放電壓的作用�？烧{(diào)三端穩壓器LM371提供給LM393穩定的８Ｖ工作電壓。被充電電池為12V65Ah全密封免維護鉛酸蓄電池；太陽電池用一塊40W硅太陽電池組件，在標準光照下輸出17V、2.3A左右的直流工作電壓和電流；D1是防反充二極管，防止硅太陽電池在太陽光較弱時成為耗電器。
二、工作原理當太陽光照射的時候，硅太陽電池組件產生的直流電流經過Ｊ１－１常閉觸點和Ｒ１，使ＬＥＤ１發光，等待對蓄電池進行充電；Ｋ閉合，三端穩壓器輸出８Ｖ電壓，電路開始工作，過充電壓檢測比較控制電路和過放電壓檢測比較控制電路同時對蓄電池端電壓進行檢測比較。當蓄電池端電壓小于預先設定的過充電壓值時，Ａ１的⑥腳電位高于⑤腳電位，⑦腳輸出低電位使Ｑ１截止，Ｑ２導通，ＬＥＤ２發光指示充電，Ｊ１動作，其接點Ｊ１－１轉換位置，硅太陽電池組件通過Ｄ１對蓄電池充電。蓄電池逐漸被布滿，當其端電壓大于預先設定的過充電壓值時，Ａ１的⑥腳電位低于⑤腳電位，⑦腳輸出高電位使Ｑ１導通，Ｑ２截止，ＬＥＤ２熄滅，Ｊ１開釋，Ｊ１－１斷開充電回路，ＬＥＤ１發光，指示停止充電。
當蓄電池端電壓大于預先設定的過放電壓值時，Ａ２的③腳電位高于②腳電位，①腳輸出高電位使Ｑ３導通，Ｑ４截止，ＬＥＤ３熄滅，Ｊ２開釋。其常閉觸點Ｊ２－１閉合，ＬＥＤ４發光，指示負載工作正常；蓄電池對負載放電時端電壓會逐漸降低，當端電壓降低到小于預先設定的過放電壓值時，Ａ２的③腳電位低于②腳電位，①腳輸出低電位使Ｑ３截止，Ｑ４導通，ＬＥＤ３發光指示過放電，Ｊ２動作，其接點Ｊ２－１斷開，正常指示燈ＬＥＤ４熄滅。另一常閉接點Ｊ２－２（圖中未繪出）也斷開，切斷負載回路，避免蓄電池繼續放電。閉合Ｋ，蓄電池又充電。
