這里介紹的是一款采用555時基電路構成光控電路。由于它無需專用的發射器，故屬于遙測電路。光電二極管VD1作光檢測和轉換用，視需要采用不同性能的光電二極管，可將紅外光或可見光轉換為電信號。IC1時采用NE555組成施密特觸發器，對接收到的光信號進行整形和功率放大以驅動后續電路，驅動電流達200mA,可直接驅動繼電器或微型電機。

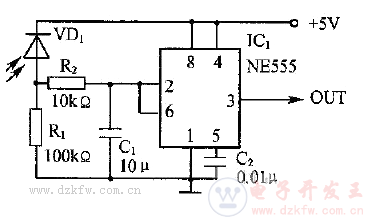

如下圖所示，本電路為正邏輯控制，即ICl有光照時輸出高電平，無光照時輸出低電平。如需要負邏輯控制，只需將VDl和R1相互易位置即可。C1、R2積分電路是濾除干擾脈沖，防止誤動作。電源電壓范圍5V一12V,調試時根據需要調R1,使電路有適當?shù)撵`敏度。本電路可用于紅外探測、防盜報警或危險禁入報警;如果本電路光檢測頭探測的是生產過程，輸出接入電子計數器，還可用于產生線上產品數量檢測、印刷機走紙數量檢測。
