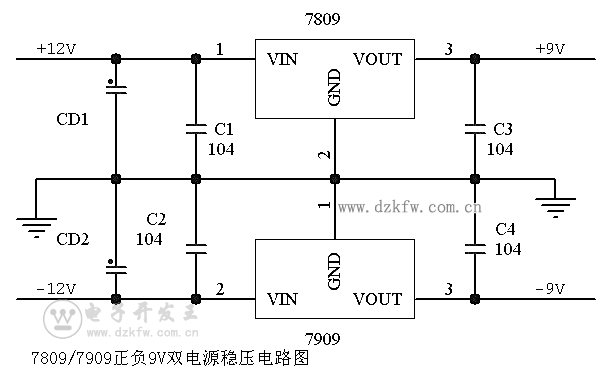

會員注冊這是7809/7909三端穩壓集成塊雙電源穩壓的典型電路接法。7809為正電壓線性穩壓器，7909為負電壓線性穩壓器。它們的輸出電流為１Ａ，壓差不大時亦可工作于1.5A的最大輸出電流。輸入電壓不可超過±35V，壓差（輸入電壓-輸出電壓）不得低于２Ｖ。輸入端濾波用電解電容的容量由實際電路對交流紋波抑制的要求決定。
7809/7909正負9V雙電源穩壓電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-11
Tags：穩壓電源,雙電源電路,7809,7909
