會員注冊圖示說明非隔離型開關電源三種基本工作方式的原理電路。

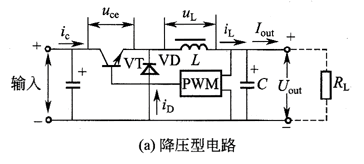

圖為降壓型電路。在此電路中，脈寬調制電路的輸出加到晶體管開關vt的基極，以控制其導通和截止。當開關導通時，輸人量可以傳遞到輸出端；開關截止時，則被隔斷。這種脈沖狀的能量傳遞經變換和濾波形成平滑的電壓輸出。pwm電路將它的變化轉變成能控制開關導通和截止時間之比的pwm信號，達到穩定的目的。

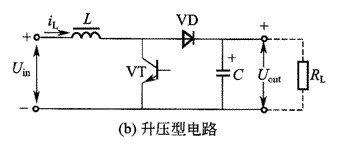

圖所示為升壓型電路。開關管vt導通時，扼流圈l儲能。這時 il＝uin/lt（t為扼流圈導通時間）。設導通結束時的電流為il，因此，儲能為e＝0.5i2l。vt截止后，il將從il開始減少，在l上感應出左低右高的自感電動勢。這個電動勢疊加在uin上，二者一起通過vd給電容器c充電并向負載供電，得到比輸人電壓高的輸出電壓。vt導通期間，電容器c單獨向負載供電，這時，vd陽極電位低于陰極而處于截止?fàn)顟B(tài)，防止了電容反向放電。

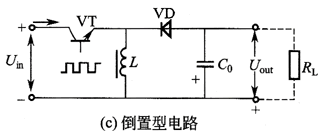

圖為倒置型電路。當vt導通時，uin加在l兩端，產生電流和儲存能量。vt截止后，l上的電流經二極管vd給電容器c充電。由此產生與輸人電壓極性相反的輸出電壓。
