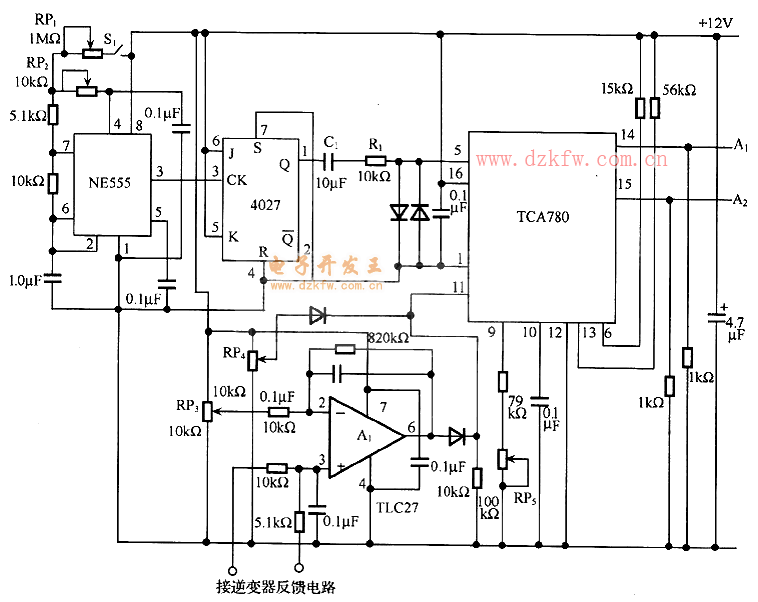

采用TCA780集成芯片簡單構成PWM電路。逆變器的反饋電壓經誤差放大器A1放大后輸入到PWM電路中。NE555是產生同步信號的振蕩器，振蕩頻率是輸出頻率的2倍。輸出頻率為50 Hz時，振蕩頻率為100 Hz。開關S1接通時，輸出頻率為50 Hz；S1關斷時為60 Hz。JK觸發器4027構成分頻電路，使其占空比為50％。電位器RP3是用于調節死區時間，C1為無極性電容。
