會員注冊EMI濾波器常見電路

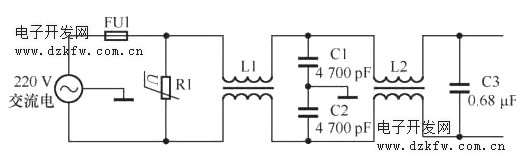

EMI濾波器有多種類型，常見的有RC，RL等等，本文我們介紹一種比較實用的濾波電路。該濾波電路原理圖如下：
圖中電容為安規電容，分為X電容和Y電容，它們用于EMI/RFI抑制中。EMI（ElectroMagneticInterference）意為電磁干擾，RFI（RadioFrequencyInterference）意為射頻干擾。
圖中所示是X電容和Y電容應用電路，這是開關電源的220V交流輸入電路，也稱為瞬變?yōu)V波電路或稱為EMI濾波器。電路中的R1為壓敏電阻器，L1和L2是鐵氧體線圈，F(xiàn)U1為熔斷器。
電路板上常見到的實物如下圖：
EMI濾波器作用
EMI濾波器設置在220V交流電進線與整流電路之間，用來濾除市電網中的電壓瞬變和高頻干擾，同時也防止開關電源中的開關管產生的高頻干擾傳輸?shù)绞须娋W(wǎng)中，形成對其他用電器的高頻干擾。
