會員注冊他激式開關電源由集成控制器輔以少量外圍元器件與MOSFET構成，不僅電路結構精簡，而且大幅度提高了開關電源的可靠性和穩定性，使得他激式開關電源有了極大的發展。目前，在中小功率的 AC--DC轉換器中，可靠性、穩壓性表現卓越的要數由集成控制器構成的他激式開關電源。
現在所有由市電供電的AC--DC設備幾乎全部采用變壓器耦合型開關電源，也稱為隔離型開關電源。功率管周期性的通斷控制開關變壓器一次繞組存儲輸入電源的能量，通過二次繞組進行能量釋放。顯然，開關電源的輸入與輸出是通過變壓器的磁耦合傳遞能量的。

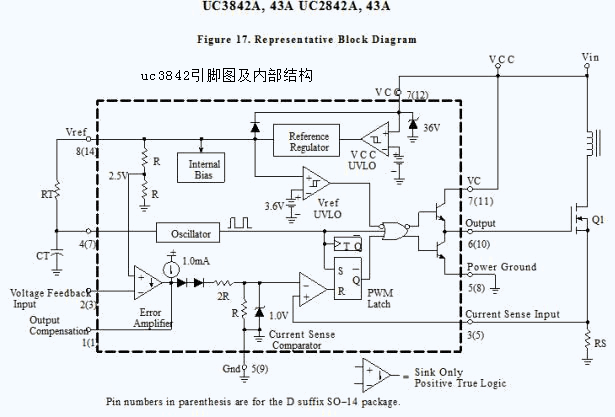

開關管的專設的 激勵脈沖是由專設的控制器產生的，稱為他激式開關電源。比如我們常用的UC3842，F(xiàn)AN104，TL494等等，可輸出與負載大小相適應的PWM脈沖，以穩定輸出電壓或者電流。
由于集成控制器把保護電路、控制電路、振蕩線路和反饋信號檢測電路集成于同一個芯片上，具有抗干擾性能好，電路簡潔，功能強大及能夠完成振蕩、自動穩壓、過流、過壓保護等功能與優點，故使得他激式開關電源整體結構大大的簡化，控制性能卻大大提高，因此應用越來越廣泛。
他激式開關電源的電路形式多種多樣，既可以是正激，也可以是反激，既可以是隔離型，也可以是非隔離型的；既可以是單端的，也可以是雙端的。
目前市面上生產的一半以上外部電源都用于筆記本電腦、平板電腦和智能手機等便攜式電子設備，這些設備的功率大都在幾瓦到幾十瓦，綜合考慮電源的性能、成本、體積等因素，單管離線反激式開關電源最為合適。
