絕緣導線載流量計算表


絕緣導線載流量估算
一、一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。www.diks.com.cn
    一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。
    一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。如：2.5mm2BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A4mm2BVV銅導線安全載流量的推薦值4×8A/mm2=32A
二、計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----銅導線截面積（mm2）I-----負載電流（A）
三、功率計算一般負載（也可以成為用電器，如點燈、冰箱等等）分為兩種，一種式電阻性負載，一種是電感性負載。對于電阻性負載的計算公式：P=UI
    對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。
    不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是I=P/Ucosф=6000/220×0.8=34(A)
    但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成
    I=P×公用系數/Ucosф=6000×0.5/220×0.8=17(A)
    也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。
估算口訣：
    二點五下乘以九，往上減一順號走。三十五乘三點五，雙雙成組減點五。
    條件有變加折算，高溫九折銅升級。穿管根數二三四，八七六折滿載流。
    說明：
    (1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表53可以看出：倍數隨截面的增大而減小。
   “二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
   “三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚�兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。
   “條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。

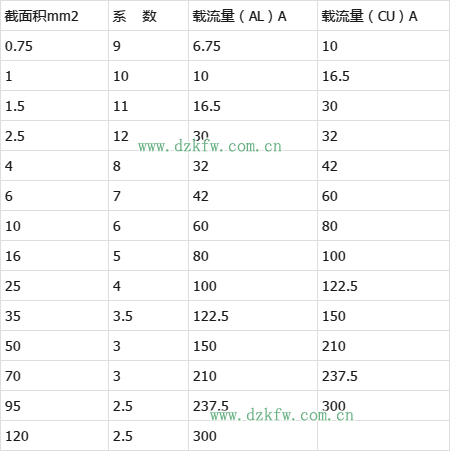

    各規格銅線的負載電流量
    十下五,百上二,二五三五四三界,柒拾玖五兩倍半,銅線升級算.
    解釋一下,就是10平方一下的鋁線,平方毫米數乘以5就可以了,要是銅線呢,就升一個檔,比如2.5平方的銅線,就按4平方計算.一百以上的都是截面積乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,這么幾句口訣應該很好記吧,
    說明:只能作為估算,不是很準確。
    另外如果按室內記住電線6平方毫米以下的銅線，每平方電流不超過10A就是安全的，從這個角度講，你可以選擇1.5平方的銅線或2.5平方的鋁線。10米內，導線電流密度6A/平方毫米比較合適，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。從這個角度，如果不是很遠的情況下，你可以選擇4平方銅線或者6平方鋁線。如果真是距離150米供電（不說是不是高樓），一定采用4平方的銅線。
例如：6平方毫米的銅線能負載的最大功率是多少?4平方毫米和2.5平方毫米呢?一般按6A/mm2計算
    6mm2×6=36A36A×220V=7920W
    4×6=2424×220=5280W
    2.5×6=1515×220=3300W在這樣的情況下是可以保證連續使用并安全的。
    空調最大功率4.8KW，最大輸入電流11A，大約需要幾平方的銅線或鋁線？選線口訣(電流和截面)是:
    10下五，100上二；　25.35,四三界；70,95,兩倍半；穿管，溫度八.九折；裸線加一倍；銅線升級算。
    導線規格
    1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。不常用的有：0.5、0.75、300、400、500平方毫米等。
    2.5平的銅線=4平的鋁線
    5×4=20A
    再加上穿管
    20×0.8=16A的電
    也就是說選2.5平的銅線或4平的鋁線，它們再穿管的境況下可帶的16A的電流。用5000w的電器該用幾平方電線國標gb4706.1-1992/1998規定的電線負載電流值（部分）
    銅芯電線:銅芯線截面積允許長期電流
    2.5平方毫米(16A～25A)
    4平方毫米(25A～32A)
    6平方毫米(32A～40A)
    鋁芯電線:鋁芯線截面積允許長期電流
    2.5平方毫米(13A～20A)
    4平方毫米(20A～25A)
    6平方毫米(25A～32A)
    舉例說明：
    1、每臺計算機耗電約為200～300w(約1～1.5a)，那么10臺計算機就需要一條2.5平方毫米的銅芯電線供電，否則可能發生火災。
    2、大3匹空調耗電約為3000w(約14a)，那么1臺空調就需要單獨的一條2.5平方毫米的銅芯電線供電。
    3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25a(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因為進入電表的電線是4平方毫米的。
    4、早期的住房(15年前)進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13a(即2800瓦)。
    5、耗電量比較大的家用電器是：空調5a(1.2匹)，電熱水器10a，微波爐4a，電飯煲4a，洗碗機8a，帶烘干功能的洗衣機10a，電開水器4a在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年必須更換 (比如插座、空氣開關等)。。。。。。。。。。。。。。。。
    國標允許的長期電流
    4平方是25-32A
    6平方是32-40A
    其實這些都是理論安全數值,極限數值還要大于這些的, 2,5平方的銅線允許使用的最大功率是:5500w.4平方的8000w,6平方9000w沒問題的.
    例如：知道家電的用電功率怎么求用多寬的電線？
    家庭電線規格的選用，應根據家用電器的總功率來計算，然后根據不同規格電線的最大載流能力來選取合適的電線電纜。所需載流能力計算應根據下列公式：其中:Imax＝w/u×k
    Imax—為線路需要的最大電流容量，單位A
    W—家用電能總功率，單位W
    U—家用額定電壓，單位V
    k—過電壓的安全系數，數值一般取1.2～1.3
    其實很簡單，以前學過的功率等于電壓乘以電流，算出電流來，為了保證安全再給個余量而已，算出來后，再算需要電線截面積了。
    對于銅線來說，現在裝修都用銅線了，鋁線淘汰了就不說了，電流等于8×(S的0.625次方) S為電線的截面積，單位為平方毫米，就可以求出來截面積了，國家標準也有規定，多大的截面過電流多少，下面列舉一點常用BV、BVV、BVVB型電線在空氣中的最大載流量：
    導體標稱截面允許截流量（A）（mm2）　單芯電纜　二芯電纜　三芯電纜
    1.5　　　　　　　　　                　23　　　　20　　　　18
    2.5　　　　　　　　　                　30　　　　25　　　　21
    4　　　　　　　　　　                　39　　　　33　　　　28
    6　　　　　　　　                　　　50　　　　43　　　　36
    10　　　　　　　　　               　　69　　　　59　　　　51
    根據上面載流能力公式計算出家庭用電的最大需求電流量，然后根據表里不同截面的電線所能承受的最大載流能力來選取恰當?shù)碾娋�。
    如家用總功率為5000W，額定電壓為220V，根據上式計算得電流值為27.24～29.51A，經與上表核對，選用2.5mm2的銅線較為合適。
