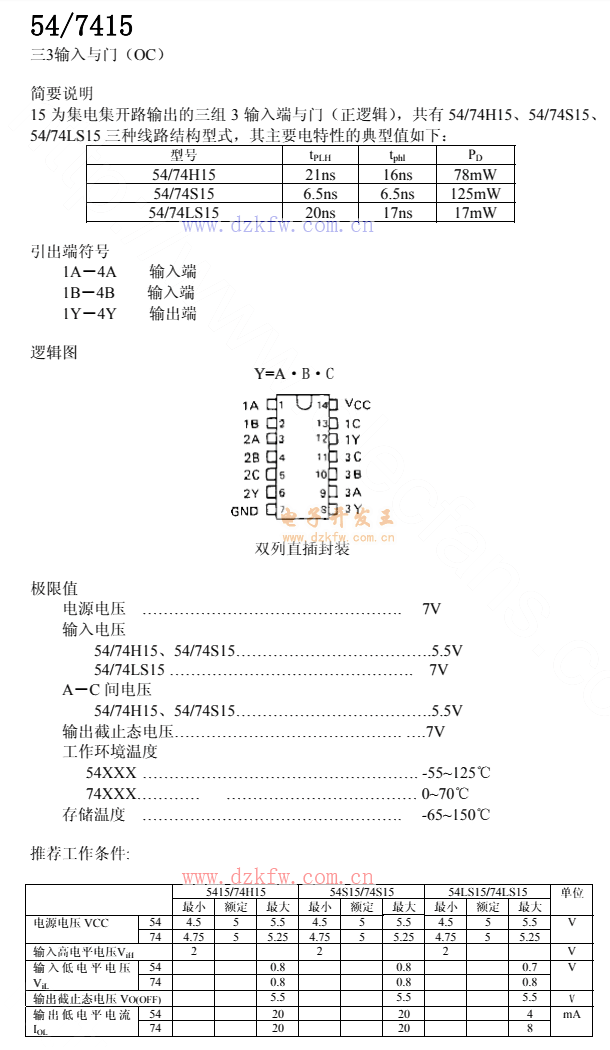

會員注冊54/7415
三3輸入與門（OC）
簡要說明
15 為集電集開路輸出的三組 3 輸入端與門（正邏輯），共有 54/74H15、54/74S15、
54/74LS15 三種線路結構型式，其主要電特性的典型值如下：
型號 tPLH tphl PD
54/74H15 21ns 16ns 78mW
54/74S15 6.5ns 6.5ns 125mW
54/74LS15 20ns 17ns 17mW
引出端符號
1A－4A 輸入端
1B－4B 輸入端
1Y－4Y 輸出端
邏輯圖
三組 3 輸入端與門7415/74LS15中文資料
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2020-01-27
Tags：74系列,7415,74LS15
