會員注冊三極管導通時，集電極不是反向擊穿，如果三極管工作在發反向擊穿看你的三極管有好多損壞。反向擊穿是三極管的一個交流參數。

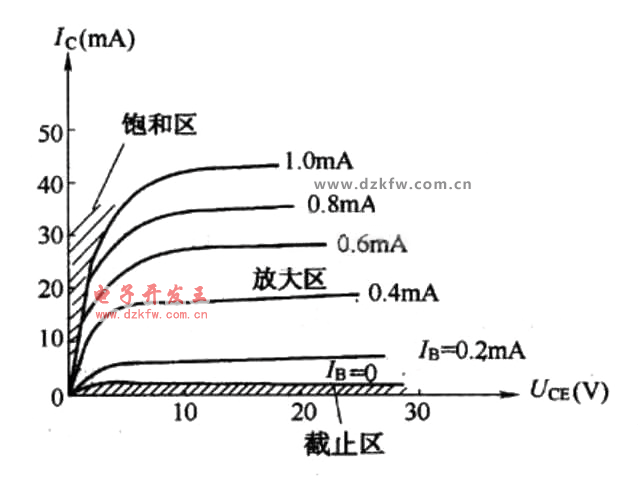

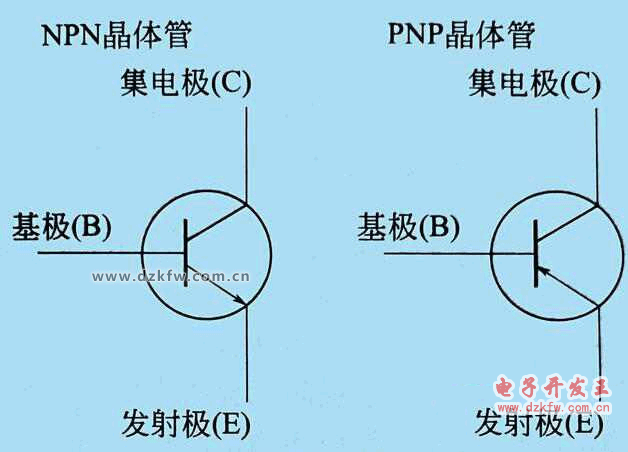

簡單理解為三極管的工作原理是基極的微弱電流引起集電極較大電流變化。導通條件是基極電位高與發射級0.65V。三極管有飽和區、截止區、放大區，見下圖所示。
常用的三極管按照材料分為鍺材料和硅材料；其中里面又分為高頻管、低頻管、開關管；按照功率分為小功率、中功率、大功率管(其中包括達林頓復合晶體管、光敏晶體管、帶阻尼二極管的復合晶體管)；按照封裝形式分為有金屬封裝、塑料封裝、貼片式等等。部分三極管的實物圖如下
三極管分為直流參數極限參數、交流參數和極限參數。極限參數為：
(1)集電極最大允許電流IcM
集電極電流過大時,三極管的β會下降;集電極電流和之間的關系如圖所示。
β下降至2/3或1/2時對應的集電極電流,被稱為集電極最大允許電流IcM。應用時, I> IcM不一定會損壞晶體管,但B已經明顯減小時作為放大器件的晶體管的1c最好不超過IcM值。
(2)集電極-發射極擊穿電壓U(b)co (BUc)
它是指三極管基極開路時施加于集電極與發射極之間的最大允許電壓;集電極與發射極之間的電壓切不可超過圖集電極電流與β關系曲線Utbriceo當溫度升高時,擊穿電壓會下降,而實際使用時,施加于集電極-發射極之間的電壓應小于Utb)co , 通常取為Ubr)co 1/2比較安全。但值得注意的是三極管對過電壓的承受能力很差,一旦被反向擊穿,晶體管則可能永久損壞。
(3)集電極最大允許耗散功率PcM
三極管集電極電流通過集電結所要耗散的功率越大,則集電結的溫升越高;根據晶體管所允許的最高溫度,即可確定集電極最大允許耗散功率PcM。小功率管的Pa應在幾十至幾百毫安,大功率管的PcM應在1W以上;由于PcM與溫度有密切關系,故為了提高PCM,大功率晶體管通常需要安裝散熱片。
