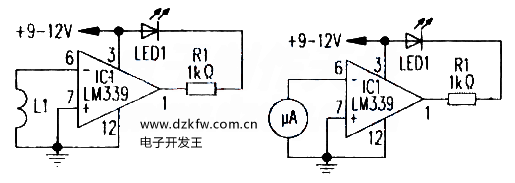

會員注冊圖中的L1是一種110V（也可用220V）交流繼電線圈，該線圈L1充當磁場傳感器。集成塊IC1是比較器LM339，LED1是檢測指示。由上圖的這些元器件組成的磁場檢測電路，其檢測靈敏度十分高，即使有一小的永久磁鐵，在L1附近移動，LED也會即刻響應（點亮）。
在電路正常情況下，即L1附近沒有含鐵物質存在，電感L1兩端，即IC1的⑥、⑦兩腳之間沒有電位差存在，電路不工作，只要在L1附近有磁場變化（如有含鐵物質存在），L1就會產生微小的交流信號，使比較器的兩個比較端產生電位差，結果，在其輸出端會有高低電平變化，LED即會閃爍（LED接通和斷開），以指示L1附近有含鐵物質存在。所以該磁場檢測電路，可用于尋找地面上的含鐵物。
如將上圖電路中的L1改變成電磁式微安表頭（如50μA的），即可變成振動傳感器，如下圖所示。外界如有微小振動，LED1即可顯示。
