電力線防盜，斷線報警器制作

在山區和農村，電力線被不法分子盜割的事件時有發生。本文介紹的這款電力線防盜割報警器(亦可用于斷相線報警)，電路簡單、易制作、成本低、效果好。

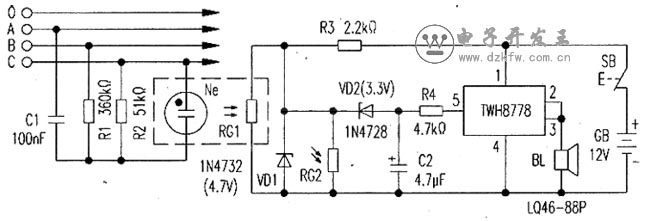

    電路原理如圖。制作關鍵是虛線框內的光耦合器，Ne是普通的氖管或氖燈，光敏電阻RG1(及RG2)應選暗阻>20MΩ、亮阻<50Ω的品種，將Ne(啟輝電壓60v~70v)和RG1封裝在黑色塑料管(如塑料筆桿)內，組成光耦合器。將C1、R1、R2、Ne順接在O、A、B、C三相供電線路中．在三相電源正常供電且無斷相、停電情況下，氖燈Ne發光．光敏電阻RG1的亮阻<50Ω．加之RG1、RG2并聯．白天RG2受自然光線照射，并聯等效電阻<20Ω．使穩壓二極管VD1兩端電壓接近地電位，VD2則反偏截止，大功率直流TWH8778得不到觸發電壓而關斷(截止)，②、③腳(內部并聯)無輸出電壓．報警揚聲器BL不發聲。
    在夜晚，當有人盜線時，剪斷三相線中任意一線，氖燈N3熄滅，光敏電阻RG1的阻值迅速增至>20MΩ。由于夜晚，RG2的阻值>20MΩ．使VD1兩端電壓上升為4.7V，大于VD2擊穿電壓，使VD2擊穿導通．TWH8778⑤腳被觸發，其內部電子開關閉合，②、③腳輸出+12v電壓．揚聲器BL連續發出強力“抓賊呀”的報警聲。BL選用自帶音源的報警電喇叭，型號為LQ46-88D或TWH22，工作電壓12V，功率12W，響度125dB。
