這款紅外光控自動水龍頭，抗干擾能力強，器件少，電路簡單，成本低，有興趣的不妨動手一試。
　　紅外光控自動水龍頭的控制過程：當人手或物體接近自動水龍頭時，紅外發射光電管發出的紅外線經人手或物體反射到紅外接收光電管，接收光電管接收到反射的光信號后自動轉換為電信號，經后續電路進一步放大、整形，最后經驅動電路控制電磁閥動作打開水源，當人手或物體離開自動水龍頭時，接收光電管接收不到反射的光信號，驅動電路斷開電磁閥電源，關閉水源。
　　一、電路工作原理
　　提供給光電發射管的工作電源常用的有兩種方式：一是采用直流電源供電方式，這種供電方式的優點是電路簡單，成本低，但對干擾光源會產生誤動作，在強光下可能會完全失控，工作可靠性差。另一種是用38KHz的脈沖電源供電方式，光電接收管接收到38KHz信號，通過后續電路進行放大，整形，提取出正確的接近信號，可以有效地排除光源干擾帶來的問題，但電路復雜、成本高、體積大，安裝位置受限制等。

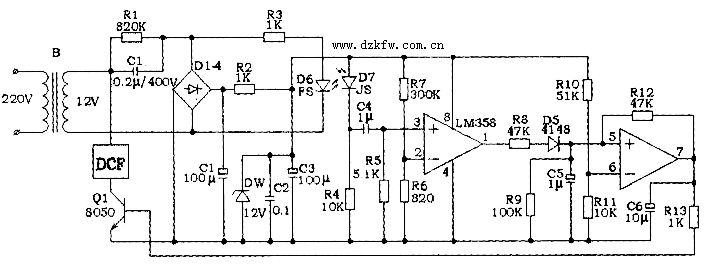

　　電路如下圖所示，本電路提供給光電發射管的工作電源采用工頻50Hz交流電替代38KHz脈沖電源，接收光電管輸出的50Hz半波脈沖是準交流信號，對變化緩慢的光源干擾能有效濾除，提高了抗干擾性能，簡化了電路。


紅外光控自動水龍頭Automatic Sensor Faucet
　　電路中，供電電源采用變壓器降壓方式，加到水龍頭的電壓僅為l2V，對使用者不存在安全隱患。l2V交流電壓一路經R3限流，將50Hz的交流電提供給發射光電管D6工作；另一路經全波整流穩壓電路，將電壓穩壓到12V，供后續電路工作用。當接收光電管D7接收到微弱的人體反射光信號后，將其轉換成半波脈動直流電信號，該信號經C4耦合到第一級運放的正輸入端(3腳)進行放大，2腳負輸入端加入一個小的偏置電壓，防止小信號干擾。從3腳輸出放大后的信號經過R8、D5、C5整形和平滑處理成為直流信號，送到第二級運放的5腳正輸入端作為電壓比較器，比較器的翻轉電壓由第二級運放6腳負輸入端外接的R1O、R11分壓值決定oRl2是運放的正反饋電阻，與C5、C6共同構成延時電路，防止人體活動時信號中斷產生斷續供水現象。當第二級運放級7腳輸出高電平時三極管Q1導通，控制電磁閥DCF打開水源。

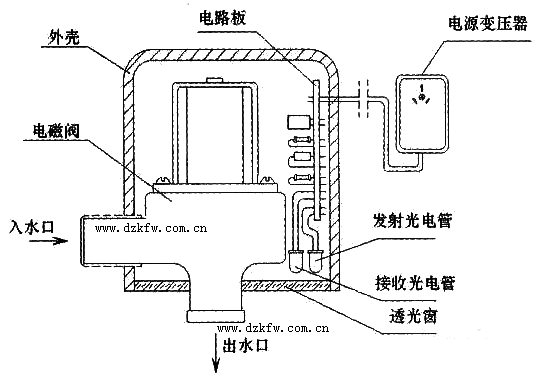

　　右圖是供參考的結構示意圖。電磁閥、電路板等部件體積較小，簡單制作時，可以用一截長70mm、50的PVC管材制作外殼。


紅外光控自動水龍頭Automatic Sensor Faucet
　　二、制作注意事項
　　1、紅外發射管和接收管安裝不能太靠近，兩者之間要做光隔離，防止互相產生干擾誤動作；
　　2、在紅外發射管和接收管前端的感光透光窗可以用黑色環氧樹脂材料，能較好防止可見光的干擾，也可以采用深紅色有機玻璃制作；3、DCF選用交流電壓為l2V，功率約5瓦的電磁閥，可采用洗衣機上水電磁閥代替；變壓器選8瓦以上功率，也可直接選用市售的成品小型穩壓電源，去掉整流穩壓部分即可。
