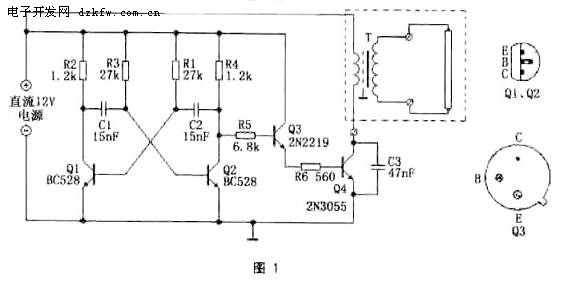

會員注冊電路由R1-R4、C1、C2、Q1、Q2組成最常用的“自由多諧振蕩器”電路，振蕩頻率f=1/(1.4R1×C2)≈1.8kHz。
這里產生的是約1.8kHz的交流電，而不是普通的50Hz交流電。但對于日光燈來說，這樣的高頻并不影響使用。日光燈電子鎮流器就是把電流變換到20kHz以上再供給日光燈使用，這樣做約可以使燈光效提高10%，且消除了閃爍現象，以及噪音，同時，高的電流頻率使變壓器的體積可以大大減小，因為只要少量的磁性體就足夠感應出高的交流電壓。
振蕩信號經Q3推動放大，再由功率輸出管Q4（2N3055）作電流放大，經變壓器輸出高壓供日光燈管使用。
這里的變壓器可采用成品的次級電壓為9V的電源變壓器，220V原邊接燈管，省去了繞制變壓器的麻煩。

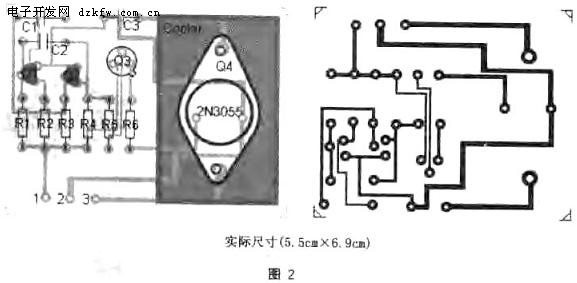

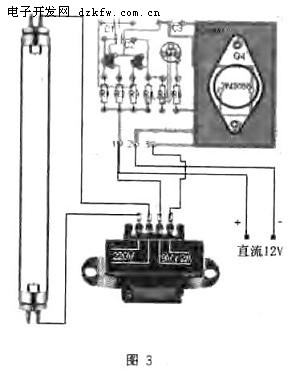

圖2為印制電路板圖。圖3為元件安裝圖，供自制時參考。
