會員注冊聲光控延時電子開關電路圖
一.開關電路及工作原理

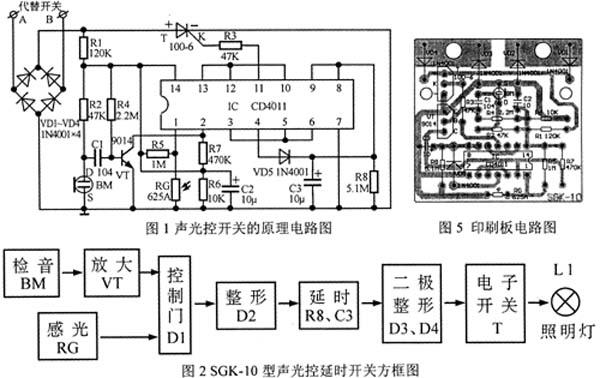

聲光控延時開關的電路原理圖見圖1所示。電路中的主要元器件是使用了數字集成電路cd4011，其內部含有4個獨立的與非門vd 1～vd4，使電路結構簡單，工作可靠性高。
顧名思義，聲光控延時開關就是用聲音來控制開關的“開啟"，若干分鐘后延時開關“自動關閉"。因此，整個電路的功能就是將聲音信號處理后，變為電子開關的開動作。明確了電路的信號流程方向后，即可依據主要元器件將電路劃分為若干個單元，由此可畫出圖2所示的方框圖。
結合圖2來分析圖1。聲音信號(腳步聲、掌聲等)由駐極體話筒bm接收并轉換成電信號，經c1耦合到vt的基極進行電壓放大，放大的信號送到與非門(vd1)的2腳，r4、r7是vt偏置電阻，c2是電源濾波電容。
為了使聲光控開關在白天開關斷開，即燈不亮，由光敏電阻rg等元件組成光控電路，r5和rg組成串聯分壓電路，夜晚環境無光時，光敏電阻的阻值很大，rg兩端的電壓高，即為高電平間t=2πr8c3，改變r8或c3的值，可改變延時時間，滿足不同目的。vd3和vd4構成兩級整形電路，將方波信號進行整形。當c3充電到一定電平時，信號經與非門vd3、vd4后輸出為高電平，使單向可控硅導通，電子開關閉合；c3充滿電后只向r8放電，當放電到一定電平時，經與非門vd3、vd4輸出為低電平，使單向可控硅截止，電子開關斷開，完成一次完整的電子開關由開到關的過程。二極管vd1～vd4將交流220v進行橋式整流，變成脈動直流電，又經r1降壓，c2濾波后即為電路的直流電源，為bm、vt、ic等供電。
二.元器件的選擇

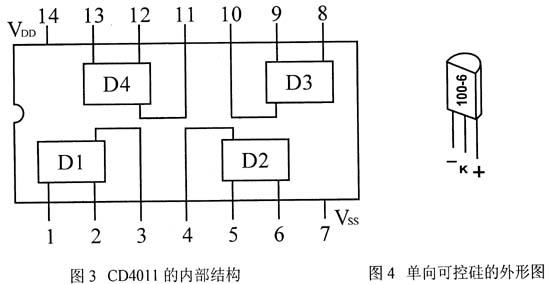

ic選用cmos數字集成電路cd4011，其里面含有四個獨立的與非門電路。內部結構見圖3，vss是電源的負極，vdd是電源的正極。可控硅t選用1 a／400v的進口單向可控硅1 00-6型，如負載電流大可選用3a、6a、10a等規格的單向可控硅，單向可控硅的外形如圖4所示，它的測量方法是：用r×1檔，將紅表筆接可控硅的負極，黑表筆接正極(如印制板圖所示)，這時表針無讀數，然后用黑表筆觸一下控制極k，這時表針有讀數，黑表筆馬上離開控制極k這時表針仍有讀數(注意觸控制極時正負表筆是始終連接說明該可控硅是完好的。駐極體選用的是一般收錄機用的小話筒，它的測量方法是：用r×100檔將紅表筆接外殼的s、黑表筆接d，這時用口對著駐極體吹氣，若表針有擺動說明該駐極體完好，擺動越大靈敏度越高；光敏電阻選用的是625a型，有光照射時電阻為20k以下，無光時電阻值大于100mq，說明該元件是完好的。二極管采用普通的整流二極管1n4001～1n4007�？傊�，元件的選擇可靈活掌握，參數可在一定范圍內選用。其它元件按圖1所示的標注即可。
三、制作與調試
準備好全套元件后，用萬用表粗略地(因出廠前已測量過)測量一下各元件的質量，做到心中有數。焊接時注意先焊接無極性的阻容元件，電阻采用臥裝，電容采用直立裝，緊貼電路板，焊接有極性的元件如電解電容、話筒、整流二極管、三極管、單向可控硅等元件時千萬不要裝反，注意極性的正確，否則電路不能正常工作甚至燒毀元器件。印刷電路圖如圖5所示。
