選用元件
　　
　　1.熱釋紅外人感開關（以下簡稱“紅外開關”）
　　
　　它能區分人體與其他動物體發出的紅外線，并只針對人體發出的紅外線產生動作。當有人在它的探測范圍內活動時，紅外開關會自動導通；在人離開探測范圍5分鐘后，它會自動斷開電源。紅外開關的性能非常穩定可靠，用它制作此裝置安全性很高。

　　我們選擇探測距離約8米，探測范圍120度的紅外開關。注：因紅外開關的功率等多方面原因，不能直接用它來控制維修臺電路的通斷。

　　2.漏電斷路器
　　
　　漏電斷路器具有過載保護和漏電斷電功能。漏電斷路器的零線和火線穿過一個磁環，在不漏電時，流經零線和火線的電流相等。所以，電流在磁環上產生的磁場相互抵消，磁環上的附線圈不產生電流。一旦發生漏電，流經零紱和火線的電流不等，磁環產生磁場，磁環上的副繞組產生的電流會控制跳閘裝置動作。
　　
    人走斷電裝置的制作
　　

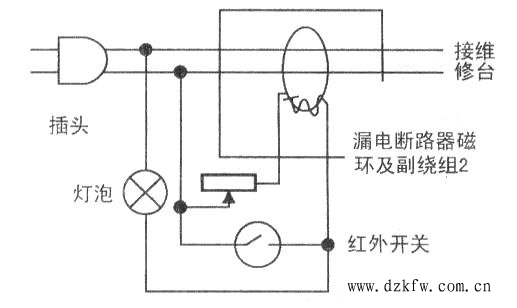

　　電路見下圖。在漏電斷路器的磁環上繞一個5—10匝的副繞組2，將附繞組2與一只變阻器串聯后再與紅外開關并聯，并聯后的電路串入一只25W燈泡。將這部分電路接在漏電斷路器的輸入端上，如果工作臺前有人工作，紅外開關導通將副繞組2短路，漏電斷路器不動作；如果維修人員離開維修臺，紅外開關在5分鐘后自動斷開，這時電流流經副繞組2致使漏電斷路器動作，維修臺電源被切斷。變阻器是為防止此裝置錯誤動作而設置的。在副繞組2上串聯一只變阻器，不僅可以防止此裝置的誤動作，還可通過調節它的阻值來調節靈敏度。
