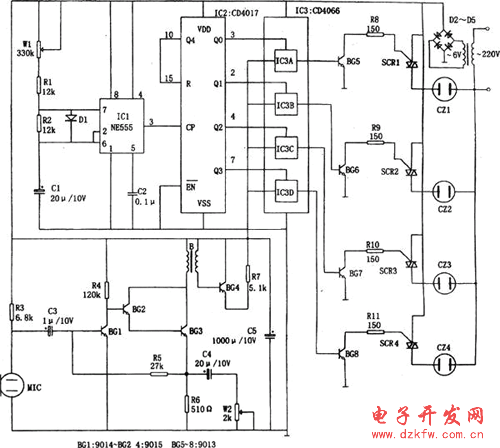

會員注冊控制器如圖所示，包括聲電轉換和放大電路、時鐘脈沖發生器、計數電路和控制電路等。它控制四路彩燈伴隨樂曲而閃爍發光。拾音話筒MIC將樂曲聲響轉變?yōu)殡娦盘枺?jīng)VT1～VT4加至四路模擬開關IC3（CD4066）。555和RP1、R1、R2、D1、C1等組成無穩態多諧振蕩器t充=0.693（RP1+R1）C1 t放=0.693R2C1 T=0.693（RP1+R1+R2）C1
圖示參數的振蕩周期T在0.5～5秒范圍內變化。555的3腳輸出加至IC2作為CP脈沖。IC2采用CMOS型十進制計數器/脈沖分配器CD4017，在時鐘CP作用下，Q0（3腳）、Q1（2腳）、Q2（4腳）Q3（7腳）、Q4（10腳）相繼出現高電平脈沖，而Q4加至復位端R（15腳），使電路成為一環形計數電路。Q0～Q3的輸出依次將CD4066四模擬開關選通，使樂曲信號依次加至VT5、VT6、VT7、VT8，并依次導通，SCR1～SCR4依次觸發導通，彩燈插座依次有電，彩燈順序點亮，隨著悠揚的音樂，彩燈閃爍生輝。
