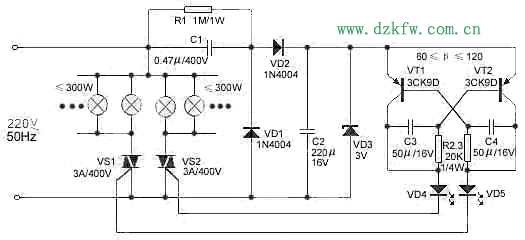

這個交替閃爍燈是以簡單的互補對稱多諧振蕩器為控制信號，用可控硅驅動兩組220V白熾燈交替閃爍，可用于閃爍警示燈或簡單的彩燈裝飾。其電路如下圖所示。

220V交替閃爍燈

　　工作原理：交流220V電源經阻容降壓、整流、濾波后，在VD3兩端得到穩定的3V直流電壓，為對稱互補多諧振蕩器供電。多諧振蕩器中的VT1、VT2兩只三極管輪流導通，其集電極電流控制雙向可控硅VS1和VS2工作，兩組白熾燈將交替閃爍發光。

　　元件選擇：電容C1為0.47μ/400V(滌綸電容)、C2為220μ/6V，C3、C4為50μ/16V。電阻R1為1M/1W，R2、R3為 20K／1/4W。二極管VD1、VD2選1N4004。穩壓二極管VD3選3V/1W。發光二極管VD4、VD5為FG114001。雙向晶閘管 VS1、VS2為TLC3A/400V。三極管VT1、VT2為3CK9D，60≤β≤120。

　　調試和使用注意事項：

如彩燈不亮，將3V穩壓管換成4.5V穩壓管。
為防止流過發光二極管VD4、VD5的電流過大，最好在其回路中分別串入一個300Ω的限流電阻。
調整時，改變R1、R2或C1、C2的大小，則可直接控制彩燈相互變化的快慢節奏。
如雙向晶閘管VS1、VS2用3A/400V，最好負載功率在300W以下，切忌不可超過最高限額500W。如想增大功率，可選用電流大于3A的晶閘管，但C1的容量還需增加。如原用0.47μ/400V可換成0.68～1μ/400V即可。
本裝置采用塑料作外殼，以避免市電源對人的觸電，這樣更為安全。
