會員注冊自制LED呼吸燈,LM358 Respiration lamp
關鍵字：LM358,呼吸燈電路圖，呼吸燈
作者：汪玲
呼吸燈是隨著數碼產品新生的一種裝飾LED電路．在手機、鼠標、電腦機箱，家庭燈具等等上可以看見。如手機上的呼吸燈．在處于電話短信或是處于充電的狀態時，呼吸燈都會一亮一亮的，像人的呼吸一樣有節奏，會給大家起到提醒的作用．好看又實用。
要制作這樣一款呼吸燈其實非常簡單，它的原理就是一個低頻率的自激振蕩器。以前大家對于自激振蕩器的制作選擇往往第一個想到的是由555電路完成，但除了555電路外，還有運放電路也能完成該功能。

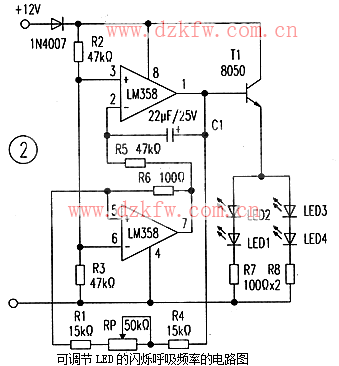

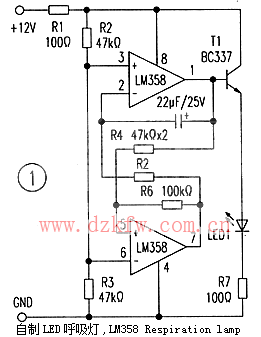

圖1是國外電路網站給出的呼吸燈電路，該電路只有一顆LED燈作指示．往往在某些場合不明顯。圖2是根據圖1進行的改進電路，可以增加到4只LED。
根據上述的呼吸電路．由于是自激振蕩的．其LED的閃爍是根據其振蕩頻率確定。因此這類呼吸燈不僅可以用作裝飾美觀．還可以用作夜晚的家庭小夜燈。
電路接入12V電源后即可點亮，調節可調電阻即可調節LED的司爍呼吸頻率。
