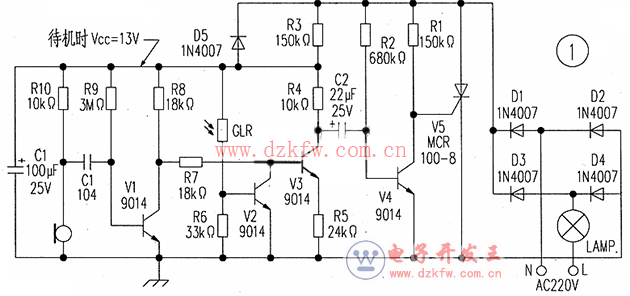

圖1是福音科技生產的聲控燈座電路原理圖．其工作原理簡述如下：

    1。無外部光源及無聲狀態下

    因無光源．光敏電阻GLR處于高阻值狀態。V2截止。V1工作在臨界飽和狀態，其集電極為低電平．使V3亦截止。C2充電到約Vcc、V4在飽和狀態，R1中電流全通過V4、V5的G極無控制電流而關斷．燈滅。

    2。無外部光源及有無聲狀態下

    聲波的負半周使V1截止，因R7、R8為V3提供了足夠的基流，V3飽和，V3集電極電壓下跳，而C2此前已經充電到Vcc，且其端電壓不能突變，因此，V4基極電壓也下跳(變為負值)，V4截止．R1中電流全部流經V5的控制極到陰極，V5被觸發導通．燈亮。

V5導通時，C1此前充得的電壓(Vet)經D5、V5很快放電至接近0V。在聲波作用下V3飽和后電路過渡過程等效電路如圖2。C2放電，充電過程中，C2端電壓絕對值從初值Vcc下降，V4基極負電壓的絕對值減小到0，再在V5導通管壓降Vtm=0.8v電壓作用下，V4的基極逐漸升到+0.63V而導通，V5控制極電流被V4短路，V5重新截止。因此C2從-Vcc到+0.63v的過程即為亮燈時間。顯然，V5導通，管壓降Vtm，R2、C2、R4的值決定亮燈期。

    電路裝配后．為保證話筒放大器有足夠的放大能力，V1的β值不能小于250，還必須反復調節R3和R9使Vcc值約為12v～15v．且同時使V1處于臨界飽和狀態。C2從(-Vcc)到+0.63v的過程中V4的基、射電壓變化過程為：

    V3剛飽和時，如前述，C2端電壓為Vcc=12V~15V，C1端電壓已經放電到0V，則V4的基、射電壓為12V~15V的反偏壓，其發射結被擊穿，C2端電壓絕對值被很快下降到5V以下，則發射結截止。此后，由KVL定律：

當Ube4變成+0.6v時，V4重新導通，V5重新截止，亮燈期的過渡過程結束．則求解亮燈期時將Ube4=0.631V代入(1)式．解出t

    t=43.7(秒)

    實測25瓦燈的亮燈期為52秒，實際相對誤差小于20％，這對實際使用還是允許的。誤差來源于R2、C2、R4的精度等級，Vtm值的離散以及被(1)式忽略了的一些次要因素。

作者：尹石蓀
