S7中定時時間由時基和定時值組成，定時時間為時基和定時時間設定值的乘積。時基也稱為定時器的計時單位，是定時器可以控制的最高精度（時間間隔）。定時時間也稱為計時范圍，是定時器的有效控制時間。

    在定時器開始工作后，定時值不斷遞減，遞減到零時，表示時間已到，定時器會有相應的動作。

    所謂的時基是時間基準的簡稱。定時時間設值是以3位BCD碼格式存放，位于定時器字的第0~11位。使用范圍是0～999。表給出時基與相應的定時范圍。

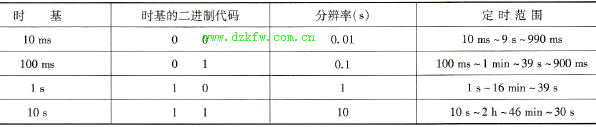

    表   時基與相應的定時范圍

    定時時間有兩種表達方式：

    ①十六進制數(shù)。定時器使用的時間值為BCD碼，給定時器賦值可以帶有時基格式。

    格式為：W#16# wxyz。其中，w是時間基準，xyz是BCD碼格式的時間值。設定值范圍為1~999。這里，時基越小，則分辨率越高；時基越大，則分辨率越低，但定時時間越長。例如，

表示時基為1s，定時時間為300×1 s的定時時間值，即300 s =5 min。

    ②S5時間格式。也可以直接使用S5中的時間表示裝入時間設定值，其格式為：

    S5T#aH_bM_cS_dMS

其中，a表示小時，b表示分鐘，c表示秒，d表示毫秒。定時范圍為1MS～2H～46M～30S(1 ms~9990 s)。例如，S5T# 1H_13M_8S表示時間為1 h13 min8 s。這里時基是由CPU自行選定的，原則是在滿足定時范圍的要求下，時基單位根據(jù)設定時間值自動選擇滿足定時范圍的最小時基。

    ③設定時間的裝載。S7-300/400的定時時間設定需要通過S7的裝載指令L進行。可以用兩種方法設定時間與選擇時間單位。允許設定的最大時間值為9990 s（2小時46分30秒）
