會員注冊TON 使能＝1計數，計數到設定值時（一直計數到32767），定時器位＝1。使能＝0復位（定時器位＝0）。
TOF 使能＝1，定時器位＝1，計數器復位（清零）。使能由1到0負跳變，計數器開始計數，到設定值時（停止計數），定時器位＝0。如下圖：

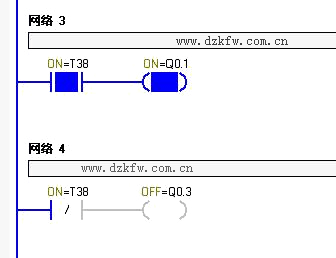

圖1：使能＝1時，TOF（T38）的觸點動作圖

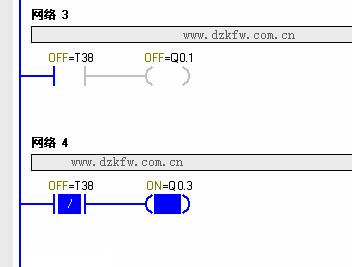

圖2：使能斷開后，計數到設定值后，TOF（T38）的觸點動作圖（其中T38常開觸點是在使能由1到0負跳變后計數器計時到設定值后變?yōu)?的）
TONR 使能＝1，計數器開始計數，計數到設定值時，計數器位＝1。使能斷開，計數器停止計數，計數器位仍為1，使能位再為1時，計數器在原來的計數基礎上計數。
以上三種計數器可以通過復位指令復位。
正交計數器 A相超前B相90度，增計數
B相超前A相90度，減計數
當要改變計數方向時（增計數或減計數），只要A相和B相的接線交換一下就可以了。
