會員注冊 (1)指令功能
AN:串聯常開觸點。
AN/:串聯常閉觸點。
AN和AN/的操作數：X、Y、R、C、T。
(2)編程實例

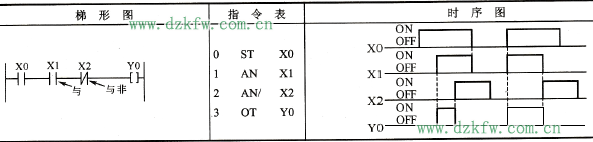

梯形圖、指令表和時序圖如表所示。
程序解釋：只有當X0、X1都為“ON”而X2為“OFF”時，Y0得電輸出，否則Y0失電。
(3)指令使用說明
①串聯單個常開觸點時使用AN指令，串聯單個常閉觸點時使用AN肘旨令。
②AN和AN／可以連續使用，如圖所示，并且連續使用同一個或不同繼電器的常開和常閉觸點的次數沒有限制。
表 梯形圖、指令表和時序圖
圖 梯形圖
