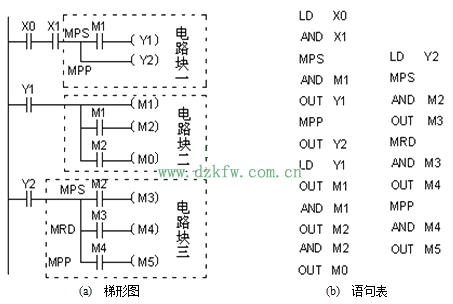

圖 棧指令的使用說明
電路塊一與電路塊三需要用棧指令，而電路塊二是在OUT指令后，通過接點對其它線圈使用OUT指令稱為縱接輸出或連續輸出，這種連續輸出可以多次重復使用，如是順序改成電路塊一的順序，則必須使用棧指令，這時程序步會增多，因此在程序設計時要仔細斟酌。
plc棧指令MPS、MRD、MPP的使用說明
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-06-25
在plc程序控制中，有時需要將運算的中間結果進行暫時存儲，等到要用時再取出來使用，因此在PLC中有11個被稱為棧，存儲中間運算結果的存儲器。使用MPS指令將程序運算的中間結果壓入棧中的第一層，棧中原來的數據依次向下一層移動；使用MRD指令將棧中最上層的數據讀出，讀棧時，數據不發生移動；使用MPP指令將存入棧中的數據向上一層移動一次，并將最上層的數據取出。打個比方，進棧好比手槍壓子彈，出棧好比退子彈，先進的后出，后進的先出如圖所示。
MPS與MPP指令必須成對使用，且連續使用不超過11次，圖是棧指令的使用說明。
MPS與MPP指令必須成對使用，且連續使用不超過11次，圖是棧指令的使用說明。
