PLC簡介

可編程序控制器，英文稱Programmable Controller，簡稱PC。但由于PC容易和個人計算機（Personal Computer）混淆，故人們?nèi)粤?xí)慣地用PLC作為可編程序控制器的縮寫。它是一個以微處理器為核心的數字運算操作的電子系統裝置，專為在工業現場應用而設計，它采用可編程序的存儲器，用以在其內部存儲執行邏輯運算、順序控制、定時/計數和算術運算等操作指令，并通過數字式或模擬式的輸入、輸出接口，控制各種類型的機械或生產過程。

　　PLC是微機技術與傳統的繼電接觸控制技術相結合的產物，它克服了繼電接觸控制系統中的機械觸點的接線復雜、可靠性低、功耗高、通用性和靈活性差的缺點，充分利用了微處理器的優點，又照顧到現場電氣操作維修人員的技能與習慣，特別是PLC的程序編制，不需要專門的計算機編程語言知識，而是采用了一套以繼電器梯形圖為基礎的簡單指令形式，使用戶程序編制形象、直觀、方便易學；調試與查錯也都很方便。用戶在購到所需的PLC后，只需按說明書的提示，做少量的接線和簡易的用戶程序編制工作，就可靈活方便地將PLC應用于生產實踐。

PLC的結構

　　PLC的類型繁多，功能和指令系統也不盡相同，但結構與工作原理則大同小異，通常由主機、輸入/輸出接口、電源擴展器接口和外部設備接口等幾個主要部分組成。PLC的硬件系統結構如下圖所示：

PLC的工作原理

　　PLC是采用“順序掃描，不斷循環”的方式進行工作的。即在PLC運行時，CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序，按指令步序號（或地址號）作周期性循環掃描，如無跳轉指令，則從第一條指令開始逐條順序執行用戶程序，直至程序結束。然后重新返回第一條指令，開始下一輪新的掃描。在每次掃描過程中，還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。

　　PLC的一個掃描周期必經輸入采樣、程序執行和輸出刷新三個階段。

　　PLC在輸入采樣階段：首先以掃描方式按順序?qū)⑺�有暫存在輸入鎖存器中的輸入端子的通斷狀態或輸入數據讀入，并將其寫入各對應的輸入狀態寄存器中，即刷新輸入。隨即關閉輸入端口，進入程序執行階段。

　　PLC在程序執行階段：按用戶程序指令存放的先后順序掃描執行每條指令，經相應的運算和處理后，其結果再寫入輸出狀態寄存器中，輸出狀態寄存器中所有的內容隨著程序的執行而改變。

　　輸出刷新階段：當所有指令執行完畢，輸出狀態寄存器的通斷狀態在輸出刷新階段送至輸出鎖存器中，并通過一定的方式（繼電器、晶體管或晶閘管）輸出，驅動相應輸出設備工作。

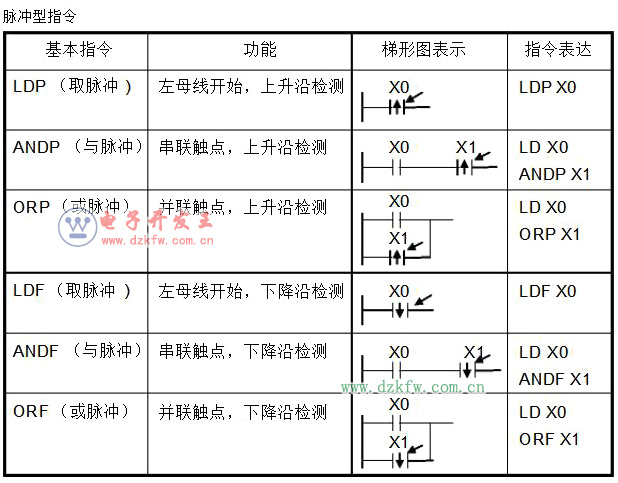

plc指令集

PLC編程規則（可編程控制器梯形圖）

　　一、編程的幾個步驟

　　（一）決定系統所需的動作及次序。

　　當使用可編程控制器時，最重要的一環是決定系統所需的輸入及輸出。輸入及輸出要求：

　　（1） 第一步是設定系統輸入及輸出數目。

　　（2） 第二步是決定控制先后、各器件相應關系以及作出何種反應。

　　（二）對輸入及輸出器件編號

　　每一輸入和輸出，包括定時器、計數器、內置寄存器等都有一個唯一的對應編號，不能混用。

　　（三）畫出梯形圖。

　　根據控制系統的動作要求，畫出梯形圖。

　　梯形圖設計規則

　　（1）觸點應畫在水平線上，并且根據自左至右、自上而下的原則和對輸出線圈的控制路徑來畫。

　　（2）不包含觸點的分支應放在垂直方向，以便于識別觸點的組合和對輸出線圈的控制路徑。

　　（3）在有幾個串聯回路相并聯時，應將觸頭多的那個串聯回路放在梯形圖的最上面。在有幾個并聯回路相串聯時，應將觸點最多的并聯回路放在梯形圖的最左面。這種安排，所編制的程序簡潔明了，語句較少。

　　（4）不能將觸點畫在線圈的右邊。

　　（四）將梯形圖轉化為程序

　　把繼電器梯形圖轉變?yōu)榭删幊炭刂破鞯木幋a，當完成梯形圖以后，下一步是把它的編碼編譯成可編程控制器能識別的程序。

　　這種程序語言是由序號（即地址）、指令（控制語句）、器件號（即數據）組成。地址是控制語句及數據所存儲或擺放的位置，指令告訴可編程控制器怎樣利用器件作出相應的動作。

　　（五）在編程方式下用鍵盤輸入程序。

　　（六）編程及設計控制程序。

　　（七）測試控制程序的錯誤并修改。

　　（八）保存完整的控制程序。

PLC編程原則經驗總結

　　1、安全性，使用PLC控制多少都會有自動運行的部分，對這部分要做到萬無一失，寧可不做，也不要讓被控對象處于失控狀態。手動部分程序也要連鎖限位，或者加入時間限制。很多機械設備在機構上有自己的安全機制，你最好忘掉這點，在程序上做到人員、機器絕對安全。

　　2、功能完整，在保證安全的前提下，盡可能的實現客戶的功能要求。這個時候正是體現你專業性的時候，不要等到設備交付時，讓銷售人員無法交差。對于因硬件或其他原因不能實現的部分，盡早與客戶溝通。

　　3、邏輯縝密，我們的程序不僅需要在各部分正常時，能順利完成每個動作。當丟失某些信號時，要依然能處于安裝狀態，并有安全提示。

　　4、程序簡單化，在功能上我們要邏輯縝密，做到思維無漏洞。但是在編程時就要用最簡單的語句，完成盡可能多的功能。做到程序易于修改、方便調試、升級簡單。

　　程序的一般流程是：明確工藝要求，編程設計，調試，發現問題，增加（修改）功能，繼續編程，再調試，繼續新一輪修改，如此往復。所以你的程序從開始設計，就要易于修改，不要搞成“牽一發而動全身”，無形中自己給自己增加難度。

　　5、方便閱讀，我們編寫的程序除了要完成指定的功能，也要便于讀懂和上手。很多項目不是一個人能完成的，你的程序好理解，團隊中的人就能比較好配合。在環境本身就惡劣的現場，拿到一坨屎樣的程序，你有還心情調試嗎？

　　另外在程序中要把變量名、注釋標識清楚，并且與圖紙對應起來。做到程序中的信息便于檢索和查找。
