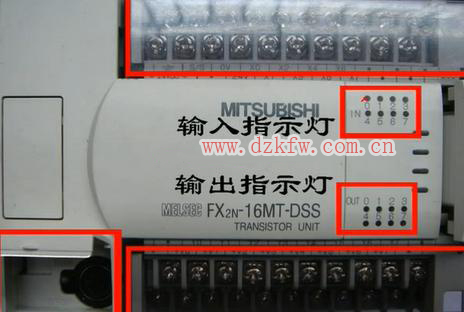

會員注冊三菱FX系列plc工作時需要提供電源，其供電電源類型有AC（交流）和DC（直流）兩種。AC供電型PLC有L、N兩個端子（旁邊有一個接地端子），DC供電型PC有兩個端子，在型號中還含有“D”字母。
1、、AC供電型PLC的電源端子接線
AC供電型PLC的電源端子接線如圖所示：
AC100～240V交流電源接到PLC基本單元和擴展單元的L、N端子，交流電壓在內部經AC／DC電源電路轉換得到DC24V和DC5V直流電壓，這兩個電壓一方面通過擴展電纜提供給擴展模塊，另一方面DC24V電壓還會從24＋、COM端子往外輸出。
擴展單元和擴展模塊的區別在于：擴展單元內部有電源電路，可以往外部輸出電壓，而擴展模塊內部無電源電路，只能從外部輸人電壓。由于基本單元和擴展單元內部的電源電路功率有限，因此不要用一個單元的輸出電壓提供給所有擴展模塊。

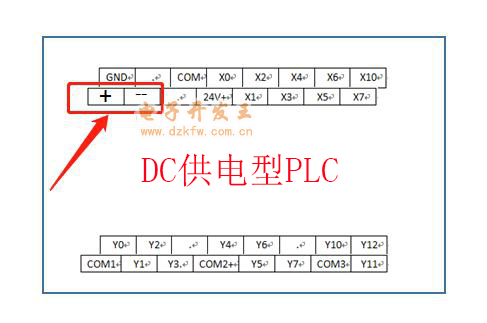

2、DC供電型PLC的電源端子接線
DC供電型PLC的電源端子接線如圖所示：
DC24V電源接到PLC基本單元和擴展單元的十、一端子，該電壓在內部經DC／DC電源電路轉換得DC5V和DC24V，這兩個電壓一方面通過擴展電纜提供給擴展模塊，另一方面DC24V電壓還會從24＋、COM端子往外輸出。為了減輕基本單元或擴展單元內部電源電路的負擔，擴展模塊所需的DC24V可以直接由外部DC24V電源提供。
二、輸入端子的接線
PLC輸入端子接線方式與PLC的供電類型有關，具體可分為AC電源DC輸人、DC源DC輸入，AC電源AC輸入三種方式，在這三種方式中，AC電源DC輸入型PC常用，AC電源AC輸人型PLC使用較少。
三菱FXNC、FX2Nc、 FXSUC PLC主要用于空間狹小的場合，為了減小體積，其內部設較占空間的AC／DC電源電路，只能從電源端子直接輸入DC電源，即這些PLC只有DD電源DC輸入型。
1、AC電源DC輸入型PLC的輸入接線
AC電源DC輸入型PLC的輸入接線如圖所示
由于這種類型的PLC（基本單元和擴展單元）內部有電源電路，它為輸入電路提供DC24V電壓，因此在輸入接線時只需在輸入端子與COM端子之間接入開關，開關閉合時輸入電路就會形成電源回路。2、DC電源DC輸入型PLC的輸入接線

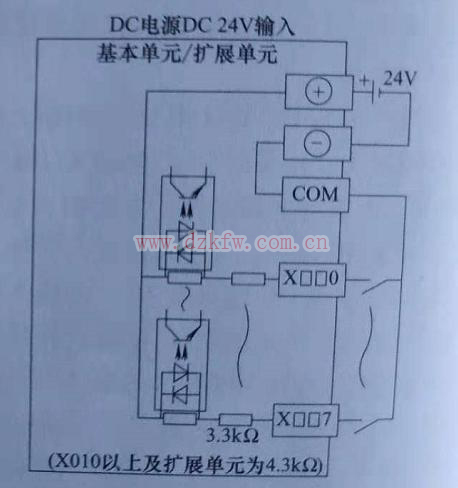

2、DC電源DC輸入型PLC的輸入接線如圖所示
該類型PLC的輸人電路所需的DC24V由電源端子在內部提供，在輸入接線時只需在輸入端子與COM端子之間接入開關。

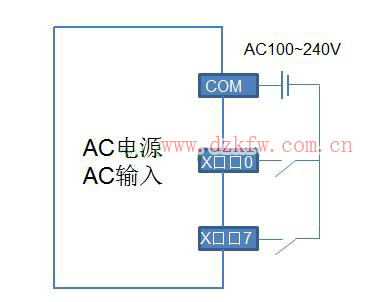

3、AC電源AC輸入型PLC的輸入接線
AC電源AC輸入型PLC的輸入接線如圖所示
這種類型的PLC（基本單元和擴展單元）采用AC100～120V供電，該電壓除了供給PLC的電源端子外，還要在外部提供給輸入電路，在輸入接線時將AC100120接在COM端子和開關之間，開關另一端接輸入端子。
4、擴展模塊的輸人接線
擴展模塊的輸入接線如圖所示
由于擴展模塊內部沒有電源電路，它只能由外部為輸人電路提供DC24V電壓，在輸入接線時將DC24V正極接擴展模塊的24＋端子，DC24V負極接開關，開關另一端接輸人端子。
