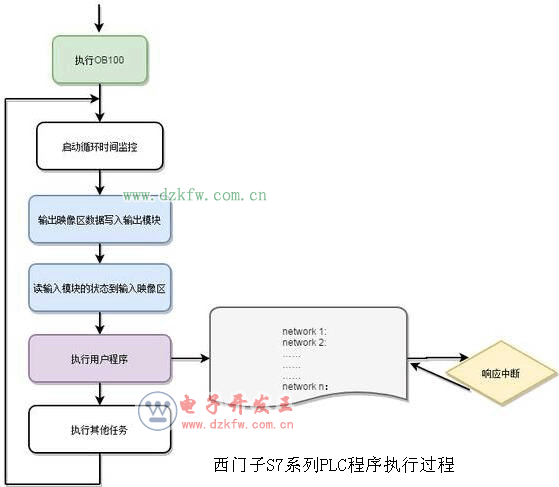

會員注冊首先得清楚S7系列plc程序執行的過程，如下圖所示。
- PLC得電或由STOP模式切換到RUN模式時，CPU起動，同時清除沒有保持功能的位存儲器、定時器、計數器，清除中斷堆棧和塊堆棧的內容，復位保存的硬件中斷等。
- 執行“系統起動組織塊”OB100，該組織塊可以自定義編程，實現一些初始化的工作；
- 系統進入周期掃描，并起動循環時間監控；
- CPU將輸出過程映像區的數據寫入輸出模塊；
- 讀取輸入模塊的狀態，并寫入輸入過程映像區；
- CPU調用OB1，執行用戶程序，期間，根據需要可調用其他邏輯塊（FB、SFB、FC及SFC），來實現控制任務；
- 在循環結束時，操作系統執行所有掛起的任務，例如下載和刪除塊、接收和發送全局數據等；
- CPU重新啟動循環時間監控，開始新的循環；
- 9、在執行用戶程序的過程中，如果有中斷事件發生，當前執行的塊將暫停執行，轉而執行相應的組織塊，來響應中斷。該組織塊執行完成后，之前被暫停的塊將從中斷的地方繼續開始執行。OB1具有很低的優先級，除了OB90外，所有的組織塊都能中斷OB1。
