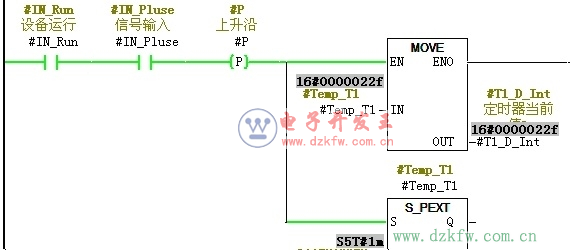

會員注冊（1）我在FC塊里面用到-（P）- ，發現程序比較長的時候就出現下圖中情況，根本不能用來檢測上升沿；
（2）當我把OB1其他的程序都刪掉時，只調用這個FC塊時，就可以檢測上升沿，不會有問題。
（3）另一個是我嘗試-（P）-指令要是不在FC塊，直接在OB1中，也是不會有問題。
答：
P線圈（上升沿檢測指令）上面的地址用來保存上一掃描周期的RLO的值，不能使用FB、FC的臨時局部變量。改為全局變量或FB的靜態變量就可以了。
因?yàn)檎{(diào)用程序時同一級FB、FC的臨時變量公用同一片地址區，前面調用的塊的臨時變量被后面調用的塊的臨時變量覆蓋，所以上升沿檢測指令不能正常運行。
在OB1中只調用一個FC，公用的地址區變成該FC獨用，所以沒有問題。
OB1的臨時變量的地址區是OB1單獨使用的，所以程序放在OB1里也沒有問題。
