會員注冊狀態字、控制字在plc編程中經常遇到，具體怎么用呢

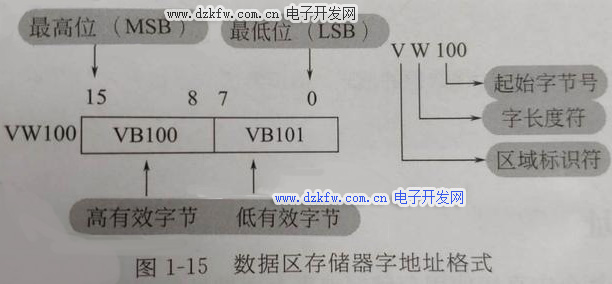

字面上理解，一個字包含兩個字節，16個位對吧，其實就用其中的位（0和1）來作為控制或者表示狀態；一個字里面的高位低位，大家要懂得區分開哈，基本功

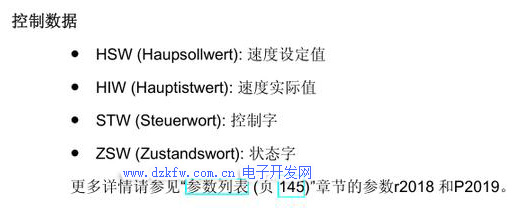

西門子v20變頻器控制字狀態字
低位高位
1、控制字

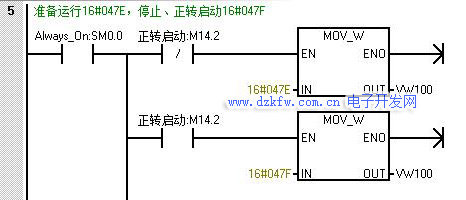

先來看一個例子，下圖是plc與變頻器modbus通訊，控制變頻器的啟停，可以看到16#047E變頻器停止，16#047F控制變頻器啟動，是怎么做到的呢，其實細分下，16#047E轉為二進制0000 0100 0111 1110，16#047F轉為二進制0000 0100 0111 1111，所以認真看發現差別就在最低位的0和1，即v101.0位控制變頻器的啟動跟停止，v101.0為1變頻器啟動，為0停止；還有正轉，反轉，急停，故障確認等等，大家都可以舉一反三，這邊就不多加贅述了；

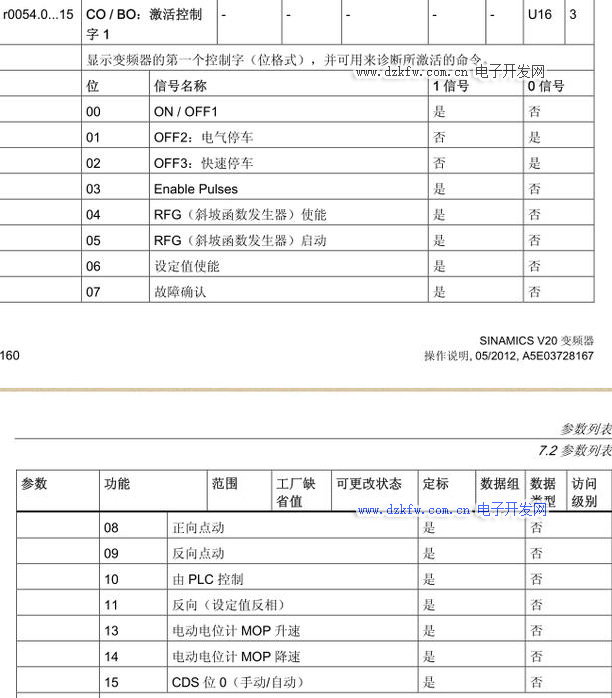

既然最低位控制啟停那其他位呢，底下截圖就是其他15個位的功能使用，很好理解的，有興趣小伙伴可以自己去研究下；
2、狀態字

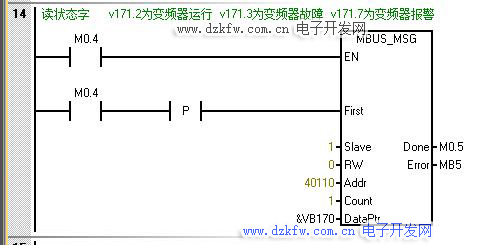

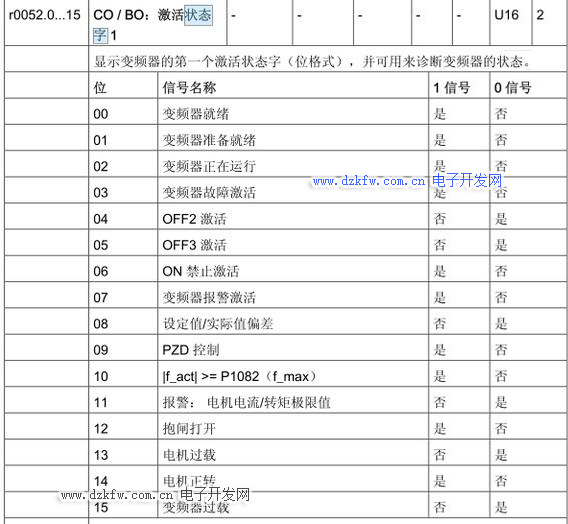

狀態字，顧名思義，就是16個位，每個位表達變頻器的當前狀態；40110變頻器的狀態字地址，每個位所表達的意思，我也截圖出來，大家可以看看，下段程序我需要用到變頻器運行位和故障位用于plc編程中，通過輪詢讀取狀態字；
狀態字，控制字具體有啥用呢，最主要的用途還是在于通訊上的使用，plc作為主站，更方便控制從站變頻器的運行，通過狀態字，也更清楚了解設備的狀態，用于程序的編輯當中，如變頻報警，故障確認，運行狀態，參數修改等等；
