做工程很多時候會提到RS485控制線，它到底是什么呢？今天我聊聊RS485相關的應用，深入了解RS485，你會發現里面的知識確實有很多，那么我們就選擇一些平時在弱電中會考慮到的問題供大家了解。

一、什么是RS485總線

工業現場經常要采集多點數據，模擬信號或開關信號，一般用到RS485總線，RS-485采用半雙工工作方式，支持多點數據通信。RS-485總線網絡拓撲一般采用終端匹配的總線型結構。即采用一條總線將各個節點串接起來，不支持環形或星型網絡。

RS485無具體的物理形狀，根據工程的實際情況而采用的接口，RS485采用差分信號負邏輯，＋2V～＋6V表示'0'，- 6V～- 2V表示'1'。

RS485有兩線制和四線制兩種接線，四線制只能實現點對點的通信方式，現很少采用，現在多采用的是兩線制接線方式，這種接線方式為總線式拓樸結構在同一總線上最多可以掛接32個結點。

485總線的通訊距離可以達到1200米。根據485總線結構理論，在理想環境的前提下，485總線傳輸距離可以達到1200米。其條件是通訊線材優質達標，波特率為9600，只負載一臺485設備，才能使得通訊距離達到1200米，所以通常485總線實際的穩定的通訊距離往往達不到1200米。如果負載485設備多，線材阻抗不合乎標準，線徑過細，轉換器品質不良，設備防雷保護復雜和波特率的提高等等因素都會降低通訊距離。



二、RS485線纜

在一般場合采用普通的雙絞線就可以，在要求比較高的環境下可以采用帶屏蔽層的同軸電纜。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢龋�這個長度數據主要是受信號失真及噪聲等影響所影響。

理論上RS485的最長傳輸距離能達到1200米，但在實際應用中傳輸?shù)木嚯x要比1200米短，具體能傳輸多遠視周圍環境而定。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。

三、RS485布線安裝注意事項

1、485總線應采用什么樣的通訊線？一條總線上可以掛接多少臺設備？

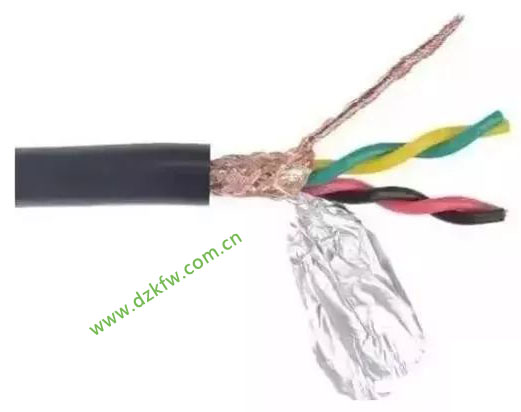

必須采用RVSP屏蔽雙絞線。所用屏蔽雙絞線規格，與485通訊線的距離和掛接的設備數量有關，如下表所示。采用屏蔽雙絞線有助于減少和消除兩根485通信線之間產生的分布電容以及來自于通訊線周圍產生的共模干擾。

有人說，485總線可以帶128臺設備進行通訊。

其實并不是所有485轉換器都能夠帶128臺設備的，要根據485轉換器內芯片的型號和485設備芯片的型號來判斷，只能按照指標較低的芯片來確定其負載能力。一般485芯片負載能力有三個級別――32臺、128臺和256臺。此外理論上的標稱往往實際上是達不到的，通訊距離越長、波特率越高、線徑越細、線材質量越差、轉換器品質越差、轉換器電能供應不足(無源轉換器)、防雷保護越強，這些都會降低真實負載數量。

工程商大都習慣采用5類網線或超5類網線作為485通信線，這是錯誤的。這是因為：

（1 普通網線沒有屏蔽層，不能防止共模干擾。

（2）不能用線徑太細的網線，會導致傳輸距離降低和可掛接的設備減少，至少0.4mm平方或用標準的網線。

（3）網絡線為單股的銅線，相比多芯線而言容易斷裂。

2、為什么要接地

485收發器在規定的共模電壓-7V至+12V之間時，才能正常工作。如果超出此范圍會影響通訊，嚴重的會損壞通訊接口。共模干擾會增大上述共模電壓。消除共模干擾的有效手段之一是將485通訊線的屏蔽層用作地線，將機具、電腦等網絡中的設備地連接在一起，并由一點可靠地接入大地。

3、485通信線應如何走線

通信線盡量遠離高壓電線、日光燈等干擾源，通信線不能與電源線等干擾源避開時通信線應與電源線垂直，不能平行，更不能捆扎在一起，并采用質量高的雙絞線走線。

4、、為什么485總線要采用手拉手結構，而不能采用星形結構？

星形結構會產生反射信號，從而影響到485通信。總線到每個終端設備的分支線長度應盡量短，一般不要超出5米。分支線如果沒有接終端，會有反射信號，對通訊產生較強的干擾，應將其去掉，最好在RS485設備兩頭接有120Ω終端電阻。

拉手連接如圖：



星形連接如圖：



5、485總線上設備到設備之間可以有接點嗎？

在同一個網絡系統中，使用同一種電纜，盡量減少線路中的接點。接點處確保焊接良好，包扎緊密，避免松動和氧化。保證一條單一的、連續的信號通道作為總線。

6、什么叫共模干擾和差模干擾？如何消除通訊線上的干擾？

485通信線由兩根雙絞的線組成，它是通過兩根通信線之間的電壓差的方式來傳遞信號，因此稱之為差分電壓傳輸。差模干擾在兩根信號線之間傳輸，屬于對稱性干擾。消除差模干擾的方法是在電路中增加一個偏值電阻（球機中的匹配電阻），并采用雙絞線；共模干擾是在信號線與地之間傳輸，屬于非對稱性干擾。消除共模干擾的方法包括：

（1）采用屏蔽雙絞線并有效接地。

（2）強電場的地方還要考慮采用鍍鋅管屏蔽。

（3）布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

（4）采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)。

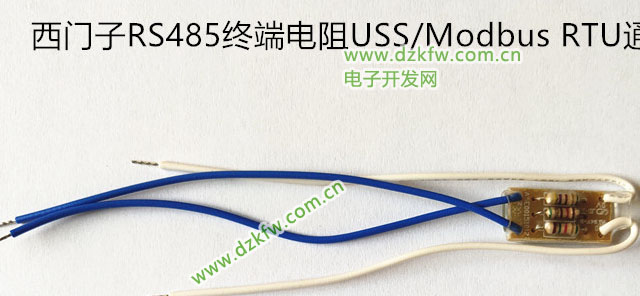

7、什么情況下在485總線上要增加終端電阻？

一般情況下不需要增加終端電阻，只有在485通信距離超過300米的情況下，要在485通訊的開始端和結束端增加終端電阻。尤其是485總線上設備數量較少時。當設備數量較多時（如超過22臺）。一般不需增加終端電阻，因為終端電阻會降低485總線的負載能力，球機終端120Ω匹配電阻的連接方式如下：球機終端120Ω匹配電阻可通過在球機底盤上的撥碼開關撥碼來連接。球機出廠時，120Ω匹配電阻默認為未接入，可通過把撥碼開關的第10位撥到ON，把120Ω匹配電阻接入線路。反之，如果不接入120Ω匹配電阻，則把第10位撥到OFF即可。

8、實際應用中的問題

實際施工使用中用戶常采用星形連接方式，此時終端電阻必須連接在線路距離最遠的兩個設備上（如下圖，1＃與15＃設備），但是由于該連接方式不符合RS485工業標準的使用要求，因此在各設備線路距離較遠時，容易產生信號反射、抗干擾能力下降等問題，導致控制信號的可靠性下降。此時，出現的現象為球機完全不受控，或自行運轉無法停止等。



對于這種情況，建議采用增加一個RS485分配器。該產品可以有效地將星形連接轉換為符合RS485工業標準所規定的連接方式，從而避免產生問題，提高通信可靠性，如下圖所示。



9、無中繼最大傳輸距離推薦用線

（1）普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

(2) 普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

(3) 鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地

四、RS485常見的故障與解決方法

一、如何預防故障的發生呢？

為減少通信故障提出下面幾條建議。

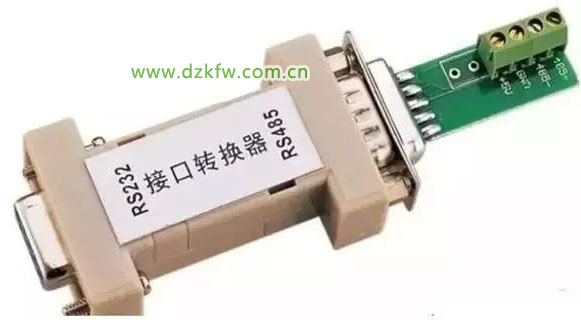

1、建議用戶使用和購買廠家提供的485轉換器或者廠家指定推薦品牌的485轉換器。

2、廠家會對與其配套的485轉換器做大量的測試工作，并且會要求485轉換器生產廠家按照其固定的性能參數進行生產和品質檢測，所以它與門禁設備具備較好的兼容性。千萬不要貪圖便宜購買雜牌廠家的485轉換器。



3、嚴格按照485總線的施工規范進行施工，杜絕任何僥幸心理。

4、對線路較長、負載較多的485總線工程采用科學的、有預留的解決方案。

5、如果通訊距離過長， 如超500米，建議采用中繼器或485HUB來解決。

6、如果負載數過多，如一條總線上超過30臺，建議采用485HUB來解決問題。

7、現場調試帶齊調試設備。現場調試一定要隨身攜帶幾個可以接長距離和多負載的轉換器、一臺常用的電腦筆記本、測試通路斷路的萬用表，幾個120歐姆的終端電阻。

二、采用485總線結構常見的幾種通訊故障有下面幾種？

1、通訊不上，無反應。

2、可以上傳數據，但不可以下載數據。

3、通訊時系統提示受到干擾，或者不通訊時通訊指示燈也不停地閃爍。

4、有時能通訊上，有時通訊不上，有的指令可以通，有的指令不可以通。

三、出現故障了有哪些調試方法呢？

在調試前首先要確保設備接線正確，且施工合乎規范。可以根據遇到的問題采用下面幾種調試方法。

1、共地法：

用1條線或者屏蔽線將所有485設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。



2、終端電阻法：

在最后一臺485設備的485+和485-上并接120歐姆的終端電阻來改善通訊質量。



3、中間分段斷開法：

通過從中間斷開來檢查是否設備負載過多、通訊距離過長、某臺設備對整個通訊線路的影響等。

4、單獨拉線法：

單獨簡易拉一條線到設備，這樣可以用來排除是否是布線引起了通訊故障。

5、更換轉換器法：

隨身攜帶幾個轉換器，這樣可以排除是否是轉換器質量問題影響了通訊質量。

6、筆記本調試法：

先保證自己隨身攜帶的電腦筆記本是通訊正常的設備，用它來替換客戶電腦進行通訊，如果正常，則表明客戶的電腦的串口有可能被損害或者受傷。

在弱電智能化工程中，RS485應用是很多的，最常見應用于門禁系統、BA系統，智能照明系統，停車場管理系統等，隨著數字網絡不斷普及，現在RS485在弱電應用越來越少。
