1、通訊接頭上的開關是什么用啊。就是on和off？

是終端電阻的開關，接通與斷開。在一總線中首個站點與最后一個站點的終端電阻要置為ON，其余站點為OFF。

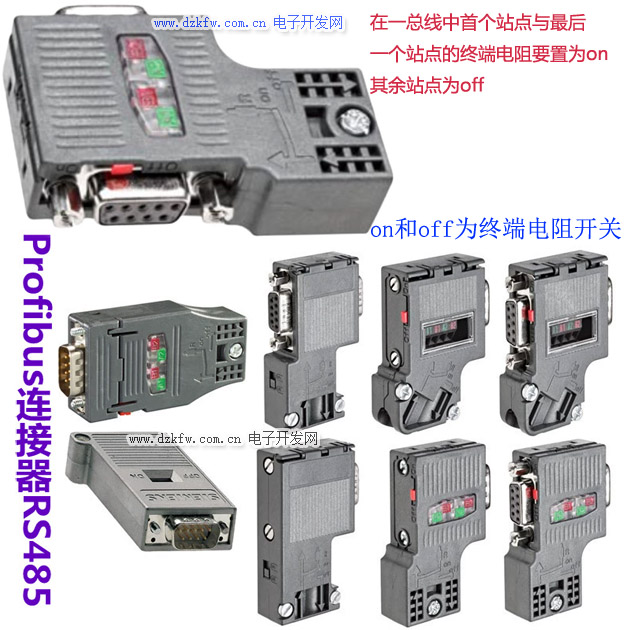

西門子DP通訊接頭RS485總線插頭9針

2、接通終端電阻的作用是什么？

終端電阻是為了消除在通信電纜中的信號反射。在通信過程中，有兩種原因因?qū)е滦盘?hào)反射：阻抗不連續和阻抗不匹配。阻抗不連續，信號在傳輸線末端突然遇到電纜阻抗很小甚至沒有，信號在這個地方就會引起反射。這種信號反射的原理，與光從一種媒質進入另一種媒質要引起反射是相似的。消除這種反射的方法，就必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端可跨接一個同樣大小的終端電阻。引起信號反射的另個原因是數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射，主要表現在通訊線路處在空閑方式時，整個網絡數據混亂。要減弱反射信號對通訊線路的影響，通常采用噪聲抑制和加偏置電阻的方法。在實際應用中，對于比較小的反射信號，為簡單方便，經常采用加偏置電阻的方法。

GND 接地

RXD- 接收數據

RSD+ 接收數據

TXD+ 發送數據

TXD- 發送數據

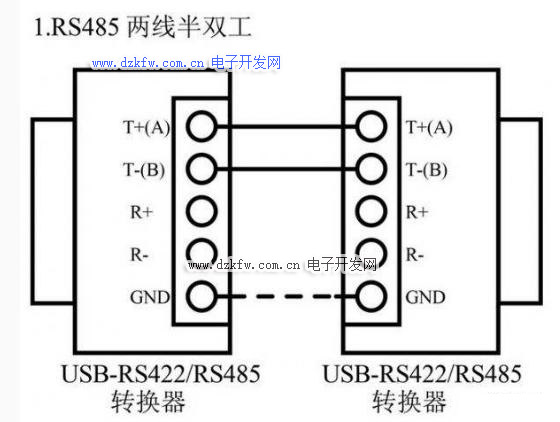

RS485兩線半雙工接法



RS422/RS485四線全雙工接法
